装配热电偶

1、应 用
      通常和显示仪表、记录仪表、电子计算等配套使用。直接用于测量生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、 特 点
      ·装配简单，更换方便
      ·压簧式感温元件，抗振性能好；
      ·测温范围大
      ·机械强度高，耐压性能好
3、工作原理
      热电偶的电ji由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要参数
      产品执行标准：IEC、GB、JB
5、常温绝缘电阻
      热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电ji与外套管之间的绝缘电阻>1000Ω.m。
6、测量范围及允差

型 号	分 度 号	允  差  等  ji
		I		II
		允差值	测温范围°C	允差值	测温范围°C
WRN	K	±1.5°C	-40~+375	±2.5 °C	-40~+333
		±0.004ltl	375~1000	±0.0075 ltl	333~1200
WRM	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004 ltl	375~1000	±0.0075 ltl	333~1200
WRE	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~800	±0.004 ltl	333~900
WRF	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~750	±0.004 ltl	333~750
WRC	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004 ltl	125~350	±0.0075 ltl	133~350

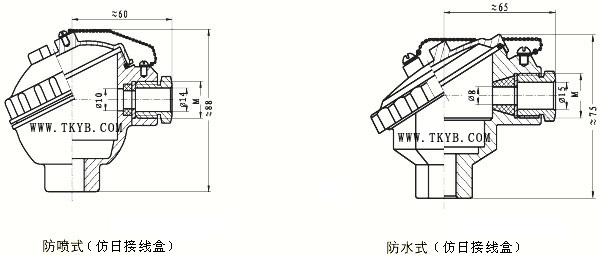

7、接线盒形式

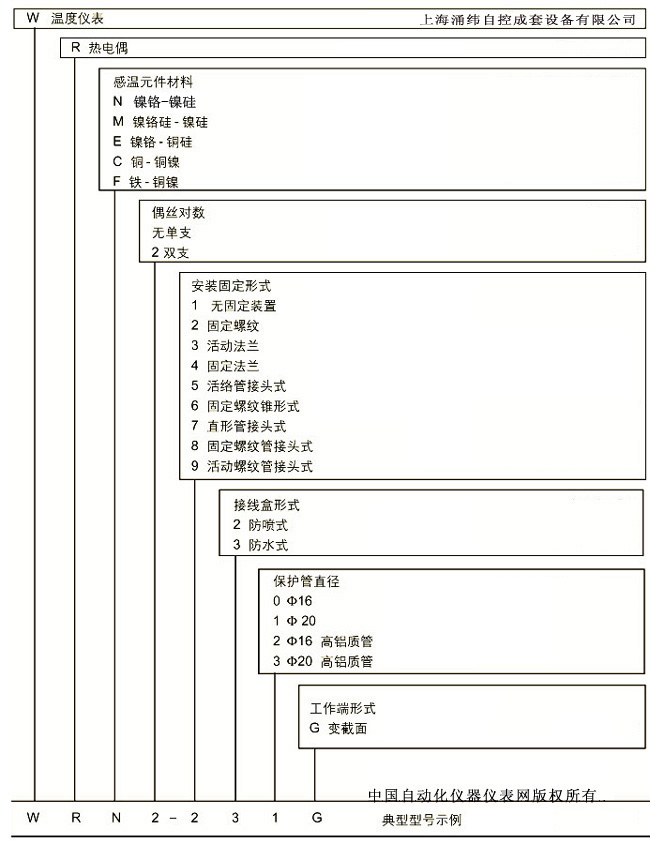

8、型号命名方法

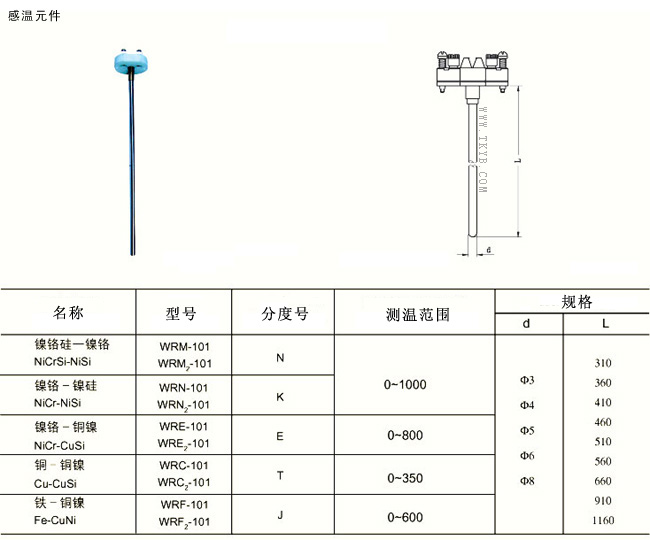

9、型号及规格

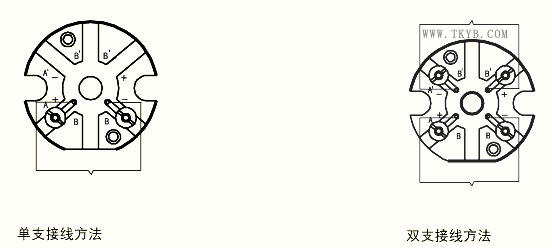

10、接线方式



11、装配热电偶选型表

无固定装置热电偶选型一览表  防喷式         防水式	固定螺纹式热电偶选型一览表 防喷式          防水式
活动法兰式热电偶选型一览表 防喷式      防水式	固定法兰式热电偶选型一览表 防喷式       防水式
固定螺纹锥式热电偶选型一览表  防喷式      防水式	活络管接头式热电偶选型一览表 防喷式      防水式
直形管接头式热电偶选型一览表 防喷式     防水式	固定螺纹接头式热电偶选型一览表   防喷式      防水式
活动螺纹管接头式热电偶选型一览表 防喷式       防水式
