YWK1系列双电源自动转换开关(20-3200A)
一、产品特点
- 安全性好
◆ 采用双列复合式触头、横拉式机构、微电机预储能以及微电子控制技术,基本实现零飞弧(无灭弧罩)。
◆ 采用可靠的机械联锁和电气联锁技术。
◆ 采用过零技术,紧急情况下可强制置零(同时切断两路电源)。
◆ 具有明显通断位置指示、挂锁功能,可靠实现电源与负载间的隔离。
- 可靠性高,使用寿命8000次以上
◆ 机电一体化设计,开关转换准确、灵活、顺畅
◆ 主要元器件选用国际知名品牌,如荷兰PHILIPS公司、美国MOTOROLA公司、德国VAGO公司和日本OMRON公司
- 电磁兼容性好,抗干扰能力强,对外无干扰
- 自动化程度高
◆ 开关具有多路输入/输出接口,便于实现远程PLC控制及系统自动化
◆ 开关工作不需要接任何器件
- 外形美观、体积小、重量轻
二、主要技术指标
约定发热
电流Ith |
20A |
40A |
63A |
80A |
100A |
125A |
160A |
250A |
400A |
630A |
800A |
1000A |
1250A |
1600A |
2000A |
2500A |
3200A |
额定绝缘
电压Ui |
750V |
1000V |
额定冲击耐受电压Uimp |
8KV |
12KV |
额定工作
电压Ue |
AC440V |
额定工作
电流 Ie |
AC-31A |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
250 |
400 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
AC-35A |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
250 |
400 |
630 |
800 |
1000 |
1000 |
1600 |
2000 |
2000 |
2500 |
AC-33A |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
250 |
400 |
400 |
630 |
800 |
800 |
1000 |
1250 |
1250 |
1250 |
额定接通
能力 |
10Ie |
额定分断
能力 |
8Ie |
额定限制
短路电流 |
100KA |
70KA |
100KA |
120KA |
80KA |
额定短时耐受电流IS |
7KA |
9KA |
13KA |
26KA |
50KA |
55KA |
转换时间Ⅰ-Ⅱ或Ⅱ-Ⅰ |
0.45S |
0.6S |
1.2S |
2.4S |
控制电源
电压 |
DC24V,48V,110V AC220V |
电机能耗 |
|
额定控制电压 |
启动 |
300W |
325W |
355W |
400W |
440W |
600W |
正常 |
55W |
62W |
74W |
90W |
98W |
120W |
重量(kg)
4极 |
7.0 |
7.2 |
7.2 |
7.2 |
7.5 |
7.5 |
8.8 |
9 |
16.5 |
17 |
32 |
36 |
40 |
43 |
95 |
98 |
135 |
符合标准
- IEC60947-1/GB/T 14048.1《低压开关设备和控制设备总则》
- IEC60947-3/GB 14048《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》
- IEC60947-6-1/GB 14048.11《自动转换开关电器》
三、产品选型表

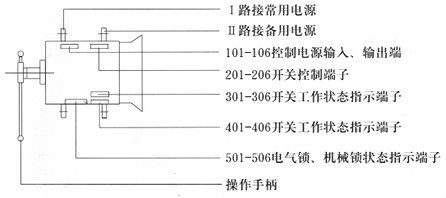

四、开关结构说明


- 开关主体:前面部分为I 路,接“常用电源”;后面部分为II路,接“备用电源” 。
- 控制电压:开关控制电压:220VAC、24VDC、48VDC、110VDC和220VDC。
- 状态显示:常用电源、备用电源有电显示(绿灯);I路、II路投入显示,O路显示(红灯)。
- 电源锁:控制开关内部控制线路电源,电源锁开启时,开关实现自动、远控操作,电源锁关闭时,开关只可手动操作。
- 操作手柄:使用操作手柄操作开关时,必须关闭电源锁。
- 机械挂锁:检修时,先用操作手柄使开关处于O路,拉起机械挂锁并锁住,方可进行检修(拉起机械挂锁切断开关内部控制电源,开关无法电动,并且无法实现手动)。
- 位置指示:表明开关工作状态位置(I,O,II)。
五、安装尺寸
|
