一体化温度变送器（隔爆）热电偶/热电阻

1、应用

   通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。

2、特点

1. 二线制输出4-20mA，抗干扰能力强；
2. 节省补偿导线及安装温度变送器费用；
3. 安全可靠，使用寿命长；
4. 冷端温度自动补偿，非线性校正电路；

3、工作原理

   防爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰全温度传不到腔外，从而进行防爆。
   热电偶(热电阻)产生的热电势(电阻)经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。

4、主要技术参数

 产品执行标准

1. IEC584
2. IEC751
3. IEC1515
4. JB/T5518-91
5. JB/T7391-94

5、测温范围及允差

1）热电阻测温范围及允差

2）热电偶测温范围及允差

6、输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100

7、输出方法： 二线制

8、精度等级：
  温度变送器精度等级：0.1 0.2  0.5
  显示器精度等级：模拟指示式2.5级;数字显示式0.5级.

9、供电电源：24V.DC±10℅

10、防护等级：IP65

11、防爆等级：

  隔爆型：dⅡBT4   dⅡCT5   dⅡCT6
  本质安全型：iaⅡCT6

12、绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.

13、热响应时间：

   当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；

14、基本误差：仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。

15、工作环境：

16、支撑管长度确定：温度变送器的工作温度由支撑管所造成的壳体升温同环境之和，支撑管所造成的壳体升温见下图。

17、取证一览表:

 注：NEPSI防爆认证系国家级仪器仪器仪表防爆安全监督检验站

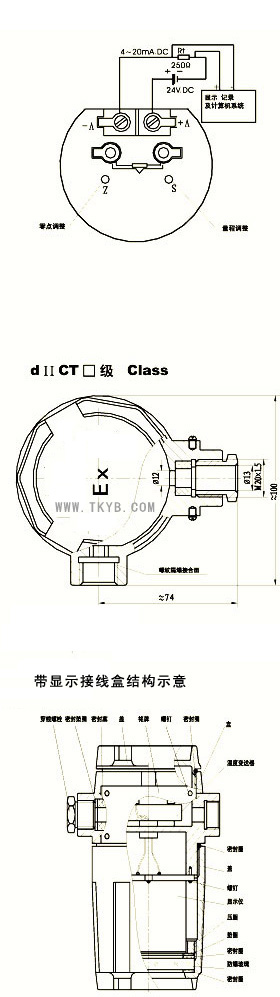

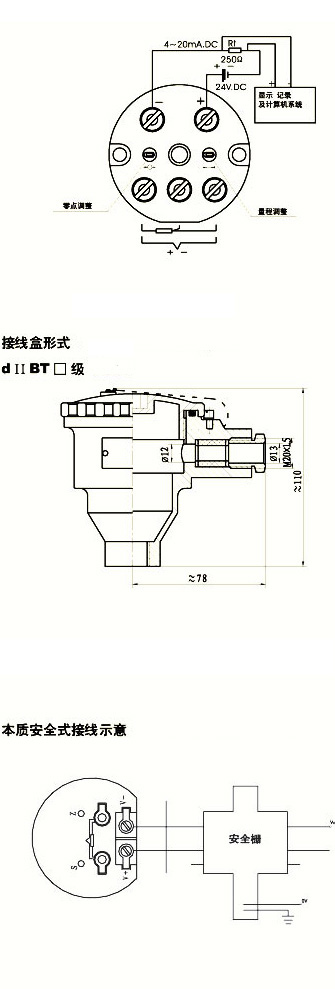

18、仪表接线方式

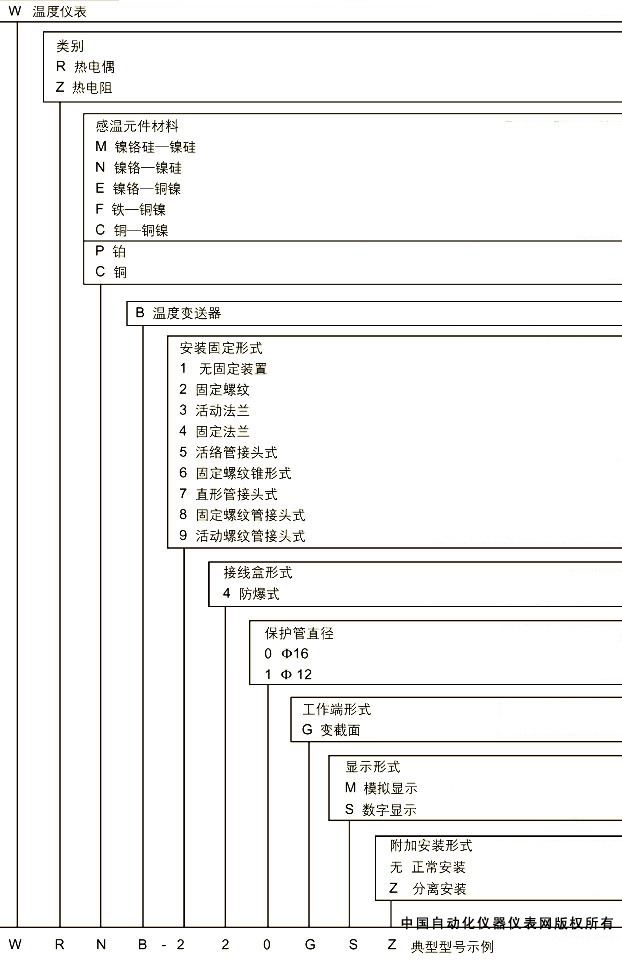

19、型号命名规则

20、型号及规格举例

无固定装置(其它传感器选型参见装配热电偶/阻或隔爆热电偶/阻)

  1)热电偶I级   热电阻A级按协议订货；

  2)保护管材质为1Cr18Ni9Ti,其余材质根据协议订货。

21、选型须知

  a 型号

  b 分度号

  c 防爆等级

  d 热电偶(阻)精度等级

  e 温度变送器(显示器) 精度等级

  f 安装固定形式

  g 保护管材质
