SWP-T101智能万用温度变送器

一、概述
1、SWP-T101温度变送器,将现场各种温度信号转换成4~20 mA(二线制)电流信号输出。
2、具有多种可选分度号,可广泛用于石油、化工、冶金等部门的各种液体和气体温度测量。
二、主要特点
1、体积小、精度高、稳定性好。
2、智能化切换各种分度号,且软件操作简洁、方便。
三、主要技术参数
1、输入信号:RTD:Pt100、Pt100.1、Cu50
TC :B、S、K、E、J、T、WRe
2、精度:±0.5%
3、供电电压:12~30VDC
4、环境温度:-40~85℃
5、工作温度:-40~85℃
6、温漂:≤±0.25℃/25℃
7、阻抗:≥10MΩ
8、重量:50g
9、安装方式:接线盒安装

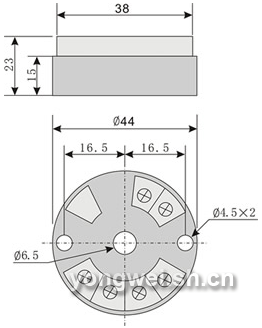

四、外形尺寸

五、接线方式
| 热电阻输入接线 |
热电偶输入接线 |
二线制接线方式 |
通讯方式 |
 |
 |
 |
COM
RS232 |
六、调试方法
首先安装SWP-T101 Soft软件,再通过通讯转接线PC机和温度变送器,最后进入SWP-T101 Soft编程菜单,选择相关参数。
七、参数设置软件使用说明
1、数据测试(F7) 进行仪表数据的实时监测。
2、参数校对(F8) 进行仪表二级参数的修改(详见参数设置表)。
3、参数设置(F9) 完成“参数校对”后,使用该功能键,将所修改后的参数,写入仪表。
八、参数设置表
| 参数名称 |
参数符号 |
参数设置范围 |
参数名称 |
参数符号 |
参数设置范围 |
| 分度号 |
1SL0 |
1~10(详见分度号设置表) |
模拟输出下限 |
1DAL |
全量程 |
| 显示量程下限 |
1SLL |
全量程 |
模拟输出上限 |
1DAH |
全量程 |
| 显示量程上限 |
1SLH |
全量程 |
模拟输出零点迁移量 |
1DAP |
全量程 |
| 显示值零点迁移量 |
1PB1 |
全量程 |
模拟输出比例设定值 |
1DAK |
0~1.999 |
| 显示值比例设定值 |
1KK1 |
0~1.999 |
|
|
|
九、SWP智能万用温度变送器型谱
| 型号 |
代码 |
说明 |
| SWP-T101 |
□ □ / □ |
|
| 输入信号 |
TC
TR |
|
|
热电偶
热电阻 |
| 分度号 |
□ |
|
见输入类型表 |
| 量程范围 |
□ |
输入类型对应温度范围 |
特殊分度号订货时请注明
十、输入类型
| 代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
| 01 |
B |
500~1820℃ |
07 |
WRe |
0~2300℃ |
| 02 |
S |
-50~1869℃ |
08 |
Cu50 |
-50.0~150.0℃ |
| 03 |
K |
-50~1372℃ |
09 |
Pt100 |
-199~850℃ |
| 04 |
E |
-50~1000℃ |
10 |
Pt100.1 |
-199.9~320.0℃ |
| 05 |
T |
-199.9~320.0℃ |
18 |
特殊规格 |
用户特定 |
| 06 |
J |
-50~1200℃ |
|
|
|
十一、选型举例
SWP-T101TR09/-199~850℃。
SWP智能万用温度变送器分度号PT100,输出量程-199~850℃,对应4~20mA输出。 |
