防爆热电偶

1、应用
      通常和显示仪表、记录仪表、电子计算等配套使用。直接测量生产现场存在碳氢化合物等爆炸物的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、特点
      ·多种防爆形式，防爆性能好；
      ·压簧式感温元件，抗振性能好；
      ·测温范围大；
      ·机械强度高，耐压性能好；
3、工作原理
      防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。
4、主要技术参数
      产品执行标准
      IEC584
      IEC1515
      GB/T16839-1997
      JB/T5518-91
      GB3836
5、常温绝缘电阻
      热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m

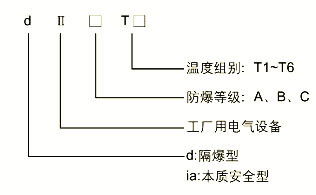

6、取证一览表

防爆级别	防爆证号	认证机构
d‖BT4	GYB96450	NEPSI
d‖BT4	GYB96453	NEPSI
d‖CT5	GYB98339	NEPSI
d‖CT5	GYB97197	NEPSI
ia‖CT6	GYB99412	NEPSI

7、测量范围及允差

型号	分度号	允差等级
		I		II
		允差值	测温范围°C	允差值	测温范围°C
WRN	K	±1.5°C	-40~+375	±2.5 °C	-40~+333
WRN	K	±0.004ltl	375~1000	±0.0075 ltl	333~1200
WRM	N	±1.5°C	-40~+375	±2.5°C	-40~+333
WRM	N	±0.004 ltl	375~1000	±0.0075 ltl	333~1200
WRE	E	±1.5°C	-40~+375	±1.5°C	-40~+333
WRE	E	±0.004 ltl	375~800	±0.004 ltl	333~900
WRF	J	±1.5°C	-40~+375	±1.5°C	-40~+333
WRF	J	±0.004 ltl	375~750	±0.004 ltl	333~750
WRC	T	±1.5°C	-40~+125	±1°C	-40~+133
WRC	T	±0.004 ltl	125~350	±0.0075 ltl	133~350
