YWK1B系列双电源自动转换开关(20-80A)

一、产品 te点

• an全性好
    ◆ 采用双列复合式触头、横拉式机构、微电机预储能以及微电子控制技shu，基本实现零飞弧(无灭弧罩)。
    ◆ 采用可kao的机械联锁和电气联锁技shu。
    ◆ 采用过零位技shu。
    ◆ 具有明显通断位置指示、挂锁功能，可kao实现电源与负载间的隔li。
• 可kao性高，使用寿命8000次以上
    ◆ 机电一体化设计，开关转换准确、灵活、顺畅
    ◆ 主要元器件选用guoji知名品牌，如荷兰PHILIPS公司、美国MOTOROLA公司、德国VAGO公司和日本OMRON公司
• 电磁兼容性好，抗干扰能力强，对外无干扰
• 自动化程度高
    ◆ 全自动型不需要外接任he控制元器件
    ◆ 外形美观、体积小、重量轻

二、主要技shu指标

约定发热电流Ith	20A	40A	63A	80A
额定绝缘电压Ui	750V
额定冲击nai受电压Uimp	8KV
额定工作电压Ue	AC440V
额定工作电流Ie	20A	40A	63A	80A
负载性质	AC31A、AC35A、AC33A
额定接通能力	10Ie
额定分断能力	8Ie
额定限制短路电流	100KA
额定短时nai受电流IS	7KA
转换时间	0.45S
控制电源电压	AC220V
电机能耗	启动300W、正常55W
重量（kg）	4.2	4.3	4.4	4.5

  符合标准

1. IEC60947-3/GB 14048.3-1993 《低压开关设备和控制设备 低压开关、隔离器、隔li开关及熔断器组合电器》
2. IEC60947-6-1/GB 14048.11-2002 《自动转换开关电器》

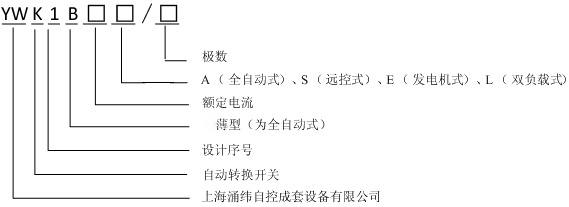

三、产品选型表

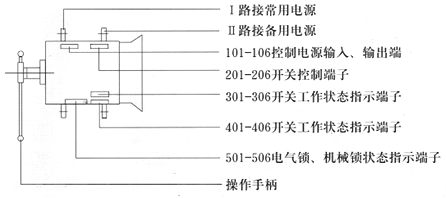

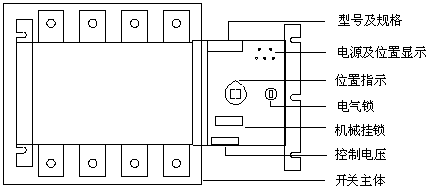

四、开关结构说明

1. 开关主体：前面部分为I 路，接“常用电源”；后面部分为II路，接“备用电源” 。
2. 控制电压：开关控制电压：220VAC、24VDC、48VDC、110VDC和220VDC。
3. 状态显示：常用电源、备用电源有电显示（绿灯）；I路、II路投入显示，O路显示（红灯）。
4. 电源锁：控制开关内部控制线路电源，电源锁开启时，开关实现自动、远控操作，电源锁关闭时，开关只可手动操作。
5. 操作手柄：使用操作手柄操作开关时，bixu关闭电源锁。
6. 机械挂锁：检修时，先用操作手柄使开关处于O路，拉起机械挂锁并锁住，方可进行检修（拉起机械挂锁切断开关内部控制电源，开关无法电动，并且无法实现手动）。
7. 位置指示：表明开关工作状态位置（I，O，II）。

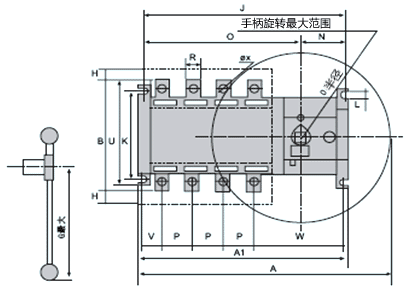

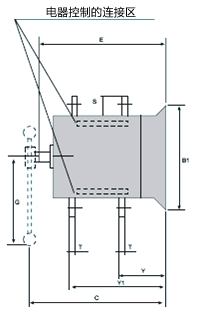

五、安装尺寸
