YWB-VA直流电流/电压变送器(欧规薄型)

一、概述
      ●六种常规输入/输出信号 0-5V/ 0~10V/1~5V/2~10V/4~20mA/ 0~20mA可经由指拨开关自行切换
      ●双回路输出可选择不同信号
      ●欧标 22.5mm薄型,35mm导轨安装
      ●工作电源范围AC/DC 20 ~ 264V
      ●依据CE国际标准规范设计

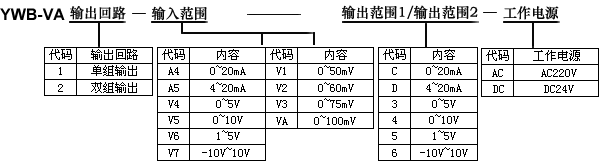

二、产品选型表



三、技术参数
     ◆信号输入(可切换指拨开关以变更型号输入范围)

 输入范围
(接线端子选择)

 输入信号
(经由PCB上之切换开关选择)

输入阻抗

 电流/电压

 0~20mA
接线端子3+﹠2-

 0~20mA,4~20mA

250Ω

0~10V
接线端子1+﹠2-

 0~5V,0~10V,2~10V

1MΩ

  ◆信号输出(可切换指拨开关以变更型号输出范围)

输出范围

负载阻抗

信号输入(接线端子选择)

0~20mAdc

≦600Ω

     输出1:Io(mA输出接端子9+ & 8-)
     输出1:Vo(V输出接端子7+ & 8-)
     输出2:Io(mA输出接端子12+ & 11-)
      输出2:Vo(V输出接端子10+ & 11-)

4~20mAdc

≦600Ω

0~10Vdc

≦500Ω

0~5Vdc

≦500Ω

1~5Vdc

≦500Ω

   测量精度: ≦±0.2% of F.S.(客户订购时之指定范围)
   ≦±2% of F.S.(经由切换开关选择后)
   线性度:  ≦0.1% of F.S.
   响应时间:  ≦250msec (10%~90% of FS)
   输出波纹:  ≦±0.1% of F.S.
   满量程校正范围:  ≦±20% of F.S.
   零点较正范围:  ≦±10% of F.S.
◆电源部分
   工作电源:  AC/DC 20~265V, 50/60Hz
   消耗功率:  DC 4W, AC 5.0VA
◆环境要求
   操作温度:0~60 oC
   操作相对湿度:20~95% RH(非凝结状态)
   温度系数:≦100PPM/ oC (0~50 oC)
   储存温度:-10~70 oC
   保护等级:IP 42
◆机构尺寸
   外观尺寸:81.8mm x 99mm x 22.5mm
   外壳材质:ABS防火材料, UL94V0
   接线端子:可接 2 x 2.5mm2金属线
   安装导轨:35mm DIN导轨 (EN50022)
   重量:250g
◆安全规范说明
   安全规范: IEC 61010 (安装类别 3)
   EMC: EN61326
   隔离强度:  AC 2.0KV for 1min
  (电源/输入/输出1/输出2/外壳之间)
   绝缘电阻: ≧100MΩ/500Vdc

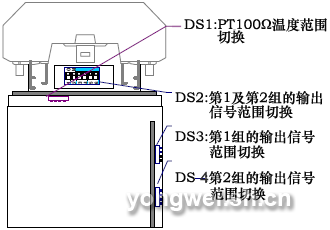

四、校正调整
      ◆输入信号
         表格1

V/mA 输入:(CODE:D1)

信号范围

指拨开关(DS1)

SW1

SW2

SW3

SW4

0~5V







On

0~10V









1~5V



On

On

On

2~10V



On

On



0~20mA

On







4~20mA

On

On

On



  表格2
V/mA 输入:(CODE:D1)

信号范围

指拨开关(DS1)

SW1

SW2

SW3

SW4

0~50mV

On







0~60mV



On





0~75mV





On



0~100mV







On

  ◆输出信号
输出:(CODE:P)

信号范围

指拨开关-DS2
(DS2:第1及第2组输出)

指拨开关-DS3﹠4
(DS3:第一组;DS4第2组)

SW1

SW2

SW3

SW4

SW5

SW6

SW1

SW2

SW3

SW4

0~5V

On









On



On

On

On

0~10V

On









On



On



On

1~5V



On





On





On

On

On

2~10V



On





On





On



On

0~20mA

On









On

On







4~20mA



On





On



On





五、规格尺寸及接线图
