YW2037系列智能电力监测仪

一.概述
  YW2037系列是一款高性价比的智能三相电力仪表,可实现三相系统全电量监测,四象限电能计量(显示只支持读取正向有功电能)。支持RS485通信接口,Modbus-RTU协议。
二.功能特点

● 测量相电压、线电压、电流、功率、功率因数、频率,正反向有功电能计量和正反向无功电能计量

● 直连电压输入高达600V/AC(无需PT)

● 直接显示一次测量值,可任意设置PT/CT变比

● 可与业界流行组态软件通信(Intouch、Flx、Cltec、组态王、力控、太力等)

● W型最大100A直接测量,无需外置电力互感器

● 掉电后,设置参数不丢失

● 有三相四线、三相四线平衡、三相三线、三相三线平衡、一相两线、一相三线六种接线方式,适应性强

扩展功能:

● 可扩展4路遥信、2路遥控模块

● 可扩展RS485通讯模块

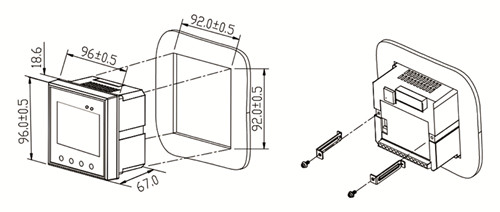

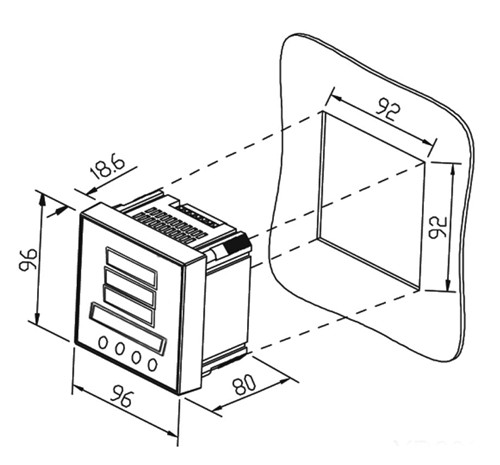

三.外形尺寸


四.技术指标

  • 外形
    主机尺寸: 96±0.5mm×96±0.5mm×67±0.5mm
    开孔尺寸: 92±0.5mm×92±0.5mm
    净重量: 约 0.313kg
    显示类型: LCD
    测量: 适用于 3 相 4 线,3 相 3 线,单相电网
    电压(真有效值)
    测量范围: 30~600V(线电压) 20~400V(相电压)
    PT 变比: 1~9999
    输入功耗: ≤0.25(220V) ≤0.60VA(600V)
    连续过载: 800V
    电流(真有效值)
    测量范围: 0~6A
    最小可测量电流: 5mA
    CT 变比: 1~9999
    输入功耗: 0.2VA
    连续过载: 10A
    冲击过载: 100A/1s
    功率
    单相功率: 0~2400W/var/VA
    总功率: 0~7200W/var/VA
    频率
    测量范围: 50/60Hz
    功率因数
    测量范围: -1~1
    辅助电源: ①AC85~265V or DC85~330V
    ②DC20~60V(可选 )





    电磁兼容
    1.2/50-8/20us 浪涌: 电源:4kV I/O:2kV
    静电放电: 接触放电:6kV 气隙放电:8 kV
    快速瞬变脉冲串: 电源:4kV,5kHz I/O:2kV, 5kHz
    测量精度
    电流: 0.5%(0.5~6A)
    相电压: 0.5%(20~400V)
    线电压: 1.0%(30~600V)
    功率: 1.0%
    功率因数: 1.0%
    频率: 0.1%(50/60Hz)
    电能: 1.0%(0.5L/0.5C)
    绝缘强度
    电压/电流/电源/外壳间: 2.0kV/min·2mA
    输出/电源间: 2.0kV/min·2mA
    工作条件
    工作温度: -10℃~50℃ 储存温度: -25℃~75℃ 相对湿度: 20%RH~95%RH 无凝露
    通讯
    接口: RS-485
    地址: 1~247
    波特率: 1200/2400/4800/9600/19200
    校验位: 奇/偶/无 数据位: 8bits
    停止位: 1 或 2bits
    通讯协议: Modbus RTU

五.实物端子图

六.接线与安装

安装现场
仪表在初次安装时应作好以下工作,以确保维护尽可能方便。
1. 电压输入回路和辅助电源必须接入合适的保险丝。
2. 应提供一个 CT 短接盒,这样使仪表的电流输入不连接时,不会使 CT 开路。
3. 仪表必须牢固安装,以防止震动导致电气安全事故。
4. 电气连接线要求:电流输入线用 2.5 ㎜ 2多股阻燃铜线,电压输入线、电源线用 1.5 ㎜ 2多股阻燃铜线,RS-485 通讯用 1.0 ㎜ 2屏蔽双绞线。
安装环境
1. 仪表应尽量安装在干燥、通风良好并远离热源和强电(磁)场的地方。
2. 环境温度为:-10℃~50℃。湿度:20%RH~95%RH。
注:以上图片仅供参考,以实际出货为准, 版权所有,保留一切权利。内容如有改动,恕不另行通知。
