YW2010电力监测仪



一、产品概述
　　YW2010是一款经济实用的电量变送器，它采用PIC18系列单片机作控制核心，可实现三相四线或其它任意线制的电压、电流等全bu电参数的测量，是传统电量变送器的更新换代产品。YW2010广fan应用于电力、邮电、石油，煤炭、冶金、铁道、市政、大厦等行业、部门的电气装置，自动控制及调度系统，主要 te点有：
高精度实时测量电压、电流、电度等34个电参数
　　1、电流、电压参数的越限报警
　　2、可单相、三相三线、三相四线等多种接线方式
　　3、RS485网络连接，支持MODBUS规约
　　4、可编程设定功能
　　5、cao强电磁兼容能力
　　6、价格低廉、性能优越
　　7、指示灯指示工作状态：运行、电能脉冲、通讯发送、通讯接收
二、功能简介
　　2.1 测量
　　　2.1.1 电压测量
　　电压信号经过离散化计算得到，计算值为有效值（RMS）。测量的电压值与PT设定有关， PTzui大变比为64000。
　　　2.1.2电流测量
　　电流信号经过离散化计算得到，计算值为有效值（RMS）。测量的电流值与CT设置有关， CTzui大变比为64000。
　　　2.1.3功率测量
　　可以测量有功功率（P）、无功功率（Q）和视在功率（S）。YW2010分别计算出各相功率和三相总计。通过给功率增加符号位表示功角的相位关系。P、Q可以在功角范围为－180°～＋180°。
　　　2.1.4功率因数的测量
　　YW2010功率因数可以分加计算出各相和三相总值，可区分出容性负载和感性负载。测量范围在－180°～＋180°内进行。
　　　2.1.5频率的测量
　　频率测量范围40～70Hz。只要有一相电压存即可测量出频率。
　　　2.1.6电能计算
　　YW2010能够对电度量进行较为 jing确的计算，包括输入有功电度、输出有功电度、输入无功电度、输出无功电度。在一ding程度上，可以提供给用户用为计费参考。
三、主要技shu指标
　　3.1. 执行标准：GB/13850.1-1992，DZ/T721-2000；
　　3.2. jing确度

参  数	单  位	准确度
相电压	V/kV	0.2%RD(0～350V)
		0.5%RD(0～150V)
线电压	V/kV	1.0%RG(0～600V)
		1.0%RG(0～260V)
电流	A/kA	0.2%RD(0～5A)
		0.5%RD(0～1A)
有功功率	W/kW/MW/GW	0.5%RD
无功功率	var/kvar/Mvar/Gvar	0.5%RD
视在功率	VA/kVA/MVA/GVA	0.5%RD
功率因数		0.5%RG
有功电能	Wh/kWh/MWh	1.0%RD
无功电能	varh/kvarh/Mvarh	1.0%RD
零序电流	A/kA	5%RG
频率	Hz	0.1%RG

注：
V1/V2/V3/Ve0：相电压		V12/V23/V31/Ve：线电压
PF1/PF2/PF3：单相功率因数		PF：总功率因素
I0：零序电流(jin三相四线系统)
电能准确度范围	功率因数		COSФ  0.5～1.0(有功电能)
			SINФ  0.5～1.0(无功电能)
	电压		＞50V
	电流		＞0.5A
RD  读值，相对误差			RG范围，满度误差(对每一段自动量程范围)

　　3.3辅助电源：交直两用80～300Vdc或85～265Vac、18～90Vdc
　　3.4.输入范围：电压：5V-120V/600V(zui大600V)，量程自动切换
　　　　电流：0-1A/5A(zui大6A)，量程自动切换
　　3.5.过载能力：电压：750V连续，1000V 10秒
　　　　电流：2倍额定连续，20倍1秒
　　3.6.吸收功率：电压：≤0.22VA/220V ≤0.1VA/100V
　　　　　　　　　电流：≤0.1VA/5A
　　3.7.可编程设定
　　　　测量系统选择：三相三线/三相四线/一相二线/一相三线
　　　　PT、CT变比：1-64000
　　　　波 te率：1200/2400/4800/9600/19200
　　　　地址：1-247
　　　　通讯规约：MODBUS RTU
　　　　校验位：奇/偶/无校验
　　　　停止位：1或2
　　　　电能累加复位：(口令)
　　　　校准：(口令)
　　3.8.绝缘及nai压：输入/输出/电源之间：≥20MΩ(DC500V)；2kV/min.2mA
　　3.9.电磁兼容:符合IEC61000-4…相关标准
　　3.10.稳定性：温度影响：100ppm/℃
　　　　长期稳定性：≤0.2%/年
　　3.11.工作条件：温度：-30℃～70℃，湿度：10%～90% RH
　　3.12.存储条件：温度：－40℃～80℃，湿度：10%～90% RH
　　3.13.外形尺寸：110㎜×75㎜×70㎜
　　3.14.安装：35㎜导轨安装或螺钉固定
四、安装与接线

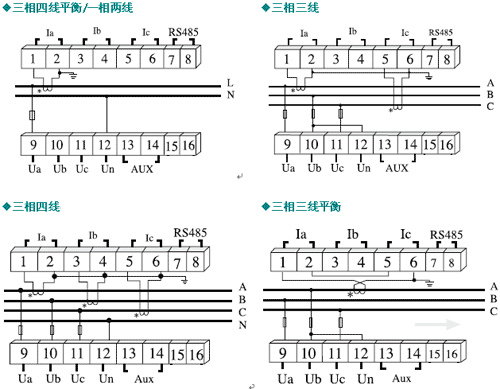

　　接线图：
