LZ系列金属管浮子流量计

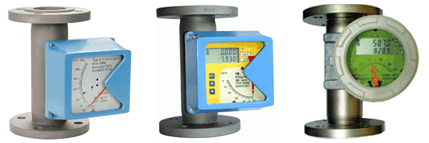

概述
标准型LZ系列金属管浮子流量计由一个测量曹和一个就地指示器组成。就地指示器还可以选择安装附加的电气部件,适用于液体和气体的测量。
本流量计采用变面积式测量原理·测量部件由一个锥形测量管和浮子组成,浮子能在锥形测量管中自由的上下移动·改变管道中的流通面积·随看流量大小的变化·浮子在测量管中的垂直位置也发生相应的变化·通过磁传递系统将浮子的位置传递到指示器的刻度盘上·指示流量值的大小。
在M6、M8、M9指示器中随着磁铁的转动被直接传送到刻度盘上;在M7指示器中,随着磁铁的转动通过一个凸轮板使指针线性的指示流且值的大小。
特点
1、全金属结构·坚固稳定。
2、短行程、小型结构设计。
3、低压力损失设计。
4、新型磁耙合结构设计确保传输信号更加稳定。
5、根据用户要求可以加装磁过滤器。
6、可带保温或伴热夹套。
7、用于各行业的气体和液体测鼻,测量部分可采用不同的材质来适应不同的介质条件。
8、适合于恶劣环境和腐蚀严重的介质,具有良好的抗热性和耐压性。
9、智能型双行液晶显示·可选现场瞬时/累计流量显示·可带背光。
10、可选二线制,电池、交流供电方式。
11、带有数据恢复·数据备份及掉电保护功能。
技术参数
| 仪表型号 |
LZ系列金属转子流量计 |
|
仪表型号 |
LZ系列金属转子流量计 |
| 测量范围(100%)点值 |
|
GB/T9119法兰 |
DN15~DN100 |
| 水(20℃) |
(25~100.000)L/h |
HG20592-20635法兰 |
DN15~DN100 |
| 空气(101325Pa,20℃) |
(0.7~1000)m3/h |
ANSI法兰 |
1/2”~4” 150Ibs/RF或300Ibs/RF |
| 量程比 |
1:10 |
卫生型连接 |
DN15~DN100 |
| 精度等级 |
1.5;2.5 |
保温夹套法兰 |
DN15(标准型);其他特殊类型可定制 |
| 测量管 |
锥形测量管 |
防护等级 |
IP65 |
| 刻度盘分布 |
依据流量单位划分 |
防爆 |
ExibIICT4/ExibIICT5 |
| 测试压力 |
1.5倍规定压力 |
隔爆 |
dIIBT6(只限M8指示器) |
| 仪表口径 |
|
介质温度 |
LZZ就地指示 |
-40℃~+400℃(就地指示) |
| 法兰连接 |
DN15~DN100或者1/2”~4” |
LZD电远传 |
-40℃~+400℃(普通型/衬PTFE) |
| 带保温夹套 |
DN15~DN100 |
-80℃~+300℃(高温型) |
| 食品型连接 |
DN15~DN100 |
环境温度 |
-25℃~+55℃ |
| 液晶显示 |
瞬时流量显示:0~50000 |
粘度 |
DN15:≤5mPa.s;DN25~DN100≤250mPa.s |
| 累计流量显示:8位(可带小数点) |
供电电源 |
标准型:24VDC,二线制4~20mA(18VDC~30VDC) |
| 报警输出 |
上、下限瞬时流量报警 |
| 集电极开路输出(最大100mA,30VDC内部阻抗100Ω) |
| 继电器输出(触点容量1A,30VDC或0.25A,250VAC或0.5A,125VAC) |
| 交流型:85~265VAC,50Hz |
| 电缆接口 |
M16*1.5;M20*1.5 |
电池型:3.6V,7.5AH锂电池 |
| 隔爆型:1/2NPT内螺纹 |
测量范围
| 通径(mm) |
流量范围 |
压力损失(KPa) |
| 水L/h |
空气m3/h |
水 |
空气 |
| 常规型 |
防腐型 |
常规型 |
防腐型 |
常规型 |
防腐型 |
| DN15 |
2.5~25 |
---- |
0.07~0.7 |
---- |
6.5 |
---- |
7.1 |
| 4.0~40 |
2.5~25 |
0.11~1.1 |
0.07~0.7 |
6.5 |
5.5 |
7.2 |
| 6.3~63 |
4.0~40 |
0.18~1.8 |
0.11~1.1 |
6.6 |
5.5 |
7.3 |
| 10~100 |
6.3~63 |
0.28~2.8 |
0.18~1.8 |
6.6 |
5.6 |
7.5 |
| 16~160 |
10~100 |
0.48~4.8 |
0.28~2.8 |
6.8 |
5.6 |
8.0 |
| 25~250 |
16~160 |
0.7~7 |
0.48~4.8 |
7.0 |
5.8 |
10.8 |
| 40~400 |
25~250 |
1.0~10 |
0.7~7 |
8.6 |
6.1 |
10.0 |
| 63~630 |
40~400 |
1.6~16 |
1.0~10 |
11.1 |
7.3 |
14.0 |
| DN25 |
100~1000 |
63~630 |
3~30 |
1.6~16 |
7.0 |
5.9 |
7.7 |
| 160~1600 |
100~1000 |
4.5~45 |
3~30 |
8.0 |
6.0 |
8.8 |
| 250~2500 |
160~1600 |
7~70 |
4.5~45 |
10.8 |
6.8 |
12.0 |
| 400~4000 |
250~2500 |
11~110 |
7~70 |
15.8 |
9.2 |
19.0 |
| DN40 |
500~5000 |
250~2500 |
12~120 |
11~110 |
10.8 |
8.6 |
9.8 |
| 600~6000 |
400~4000 |
16~160 |
12~120 |
12.6 |
10.4 |
16.5 |
| DN50 |
630~6300 |
400~4000 |
18~180 |
16~160 |
8.1 |
6.8 |
8.6 |
| 1000~10000 |
630~6300 |
25~250 |
18~180 |
11.0 |
9.4 |
10.4 |
| 1600~16000 |
1000~10000 |
40~400 |
25~250 |
17.0 |
14.5 |
15.5 |
| DN80 |
2500~25000 |
1600~16000 |
60~600 |
40~400 |
8.1 |
6.9 |
12.9 |
| 4000~40000 |
2500~25000 |
80~800 |
60~600 |
9.5 |
8.0 |
18.5 |
| DN100 |
6300~63000 |
4000~40000 |
100~1000 |
80~800 |
15.0 |
8.5 |
19.2 |
| DN150 |
2000~100000 |
---- |
600~3000 |
100~1000 |
19.2 |
---- |
20.3 |

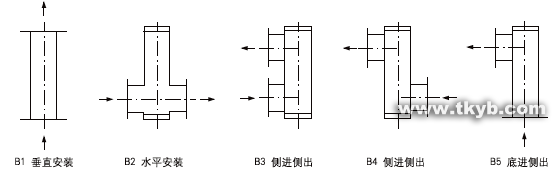

连接形式

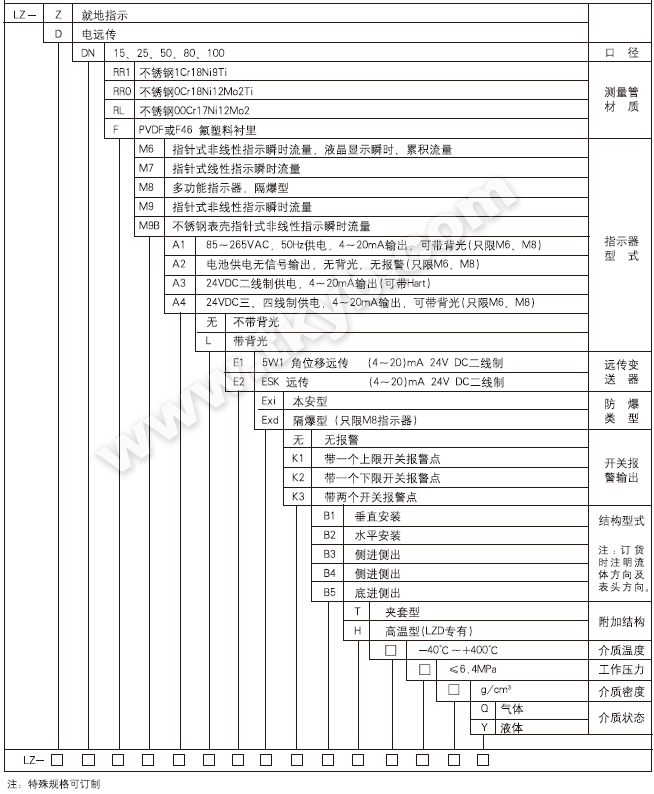

型号选择

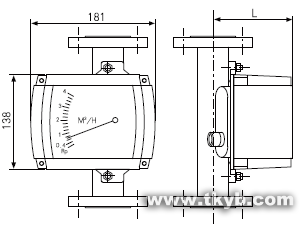

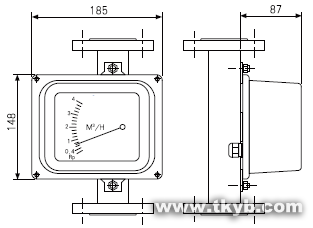

指示器外形尺寸
 |
 |
| M6指示器 |
M7指示器 |
 |
 |
| M8指示器 |
M9指示器 |
 |
 |
| M9B指示器(表头材质为不锈钢,特别适合化工行业) |
M9高温型 |
指示器介绍
 |
 |
| M6指示器 |
M8指示器 |
M6、M8指示器的壳体为金属壳体,内置CPD型智能线略板,本安防爆结构设计,防爆标志iaIICT5,该指示器既有单独的机械指针指示瞬时流量,还有五位液晶数字显示瞬时流量及八位数字显示累积流量,并配有按键操作·人机交互界面,还可输出4~2OmA电流信号,上、下限报警等多种信号。
M6、M8指示器的上、下限报警方式与M7,Mg指示器不同,该指示器报警采用电器输出方式,采用键盘操作方式,方便灵活,准确可靠,并且有掉电保护功能,还具有逻辑功能,开/闭点即上下限不用跳线即可在软件中设定报警输出·可通过中间继电器或安全栅直接与PLC连接。
M6、M8指示器具有设定功能,数据备份、数据恢复及掉电保护功能,另外在不是二线制供电方式下,还可选液晶背光显示功能。
M6、M8指示器还可实现电池供电,它采用一节高能锂电池3.6@7.5AH供电方式,可连续工作三年以上,在液品显示屏右下角有一电量显示条,可提醒用户及时更换电池,另外电池在-1O℃~+45℃范围内效率最高,放电稳定,工作时间延长。
注:M8指示器是一款多功能指示器·它含盖了M6.M9指示器所有功能,并且具有隔爆功能。
M7、M9指示器
◆M7指示器
A、就地指示器,通过凸轮板修正线性的指示流量。
B、采用最新型的ESK型信号变送器,可兼有HART协议通讯功能。
C、可在就地流量指示型仪表内选择安装
◇带(4~2O)mA线性输出的5Wl角位移信号交送器;
◇带(4~2O)mA非线性输出无滞后的E咪型信号变送器;
◇上、下限报杆开关。
◆M9指示器
A、在指示器中采用一对耦合磁钢完成流量指示和电信号转换。
B、 采用最新型的ESK型信号变送器,可兼有HART协议通讯功能。
C、可在就地流量指示型仪表内选择安装
◇带(4~2O)mA非线性输出并无滞后的ESK型信号变送器
◇上、下限报警开关。
安装尺寸

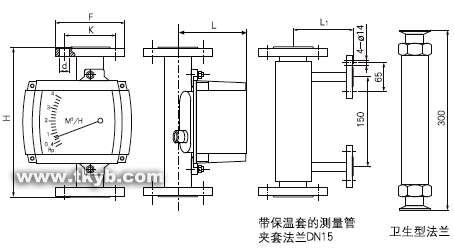

垂直安装
 |
单位:mm
| 垂直安装尺寸(表1) |
| 口径 |
F |
K |
d |
H |
L |
L1 |
| DN15 |
95 |
65 |
4-Φ14 |
250 |
125 |
100 |
| DN25 |
115 |
85 |
4-Φ14 |
250 |
138 |
100 |
| DN50 |
165 |
125 |
4-Φ18 |
250 |
168 |
120 |
| DN80 |
200 |
160 |
8-Φ18 |
250 |
198 |
140 |
| DN100 |
200 |
180 |
8-Φ18 |
250 |
230 |
150 |
注:夹套法兰可定制 |

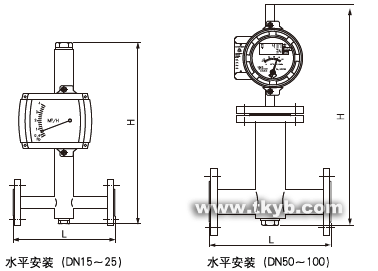

水平安装
 |
单位:mm
| 水平安装尺寸(表2) |
| 口径 |
H |
L |
| DN15 |
400 |
250 |
| DN25 |
400 |
250 |
| DN50 |
500 |
300 |
| DN80 |
500 |
400 |
| DN100 |
500 |
400 |
|

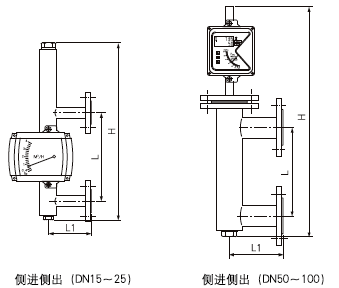

侧进侧出
 |
单位:mm
| 水平安装尺寸(表3) |
| 口径 |
H |
L |
L1 |
| DN15 |
320 |
250 |
120 |
| DN25 |
350 |
250 |
120 |
| DN50 |
650 |
250 |
120 |
| DN80 |
800 |
300 |
120 |
| DN100 |
800 |
300 |
120 |
|

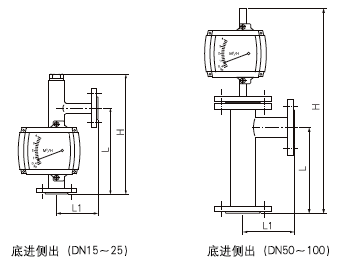

底进侧出
 |
单位:mm
| 水平安装尺寸(表4) |
| 口径 |
H |
L |
L1 |
| DN15 |
350 |
250 |
120 |
| DN25 |
350 |
250 |
120 |
| DN50 |
600 |
250 |
120 |
| DN80 |
700 |
250 |
150 |
| DN100 |
700 |
250 |
150 |
|
磁过滤器
| 如果介质中含有铁磁性颗粒,应在流量计入口处安装磁过滤器。词过滤器中装有螺旋方式排列的磁棒,以最大限度的减少压力损失,磁过滤器有两种类型,适用于所有仪表尺寸。材质为1Cr18Ni9Ti,0Cr1812Mo2Ti,00Cr17Ni12Mo2.用于腐蚀性介质时筒体、磁棒油PTFE包裹,防止被介质腐蚀。磁过滤器法兰连接尺寸与相对应的流量计相同,具体见表1。 |
 |

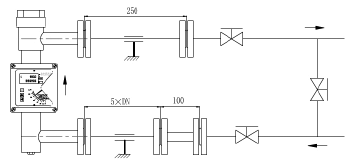

流量计安装示意图
垂直安装示意图

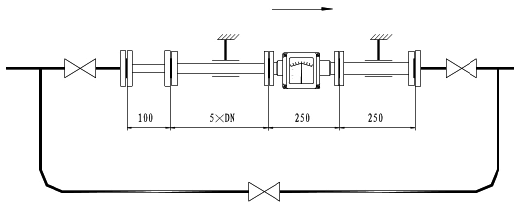

| 水平安装示意图 |

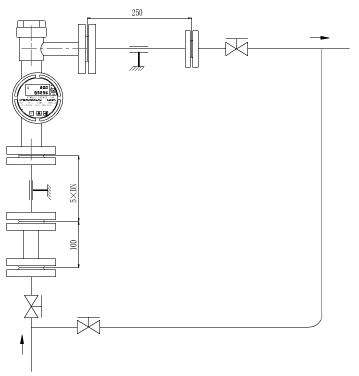

侧进侧出安装示意图 |
 |
 |
 |
| 底进侧出安装示意图 |
|
