SWP-LED手动操作器/光柱显示手动操作器

　　SWP-LED系列手动操作控制器/光柱显示手动操作器可接在不同调节器之后作备用仪表。一旦调节器失效，可由本控制器进行手动操作。并可取代伺服放大器直接驱动阀门。
　　SWP-LED系列手动操作控制器/光柱显示手动操作器集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数ma显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。并可选择双光柱显示。

一、主要 te点
　　1、可分别带有一路模拟量控制输出、一路开关量控制输出--继电器正转、反转控制，及一路模拟量变送输出，可适用于多种测量控制场合。
　　2、可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。
　　3、可同屏显示测量信号及反馈信号。

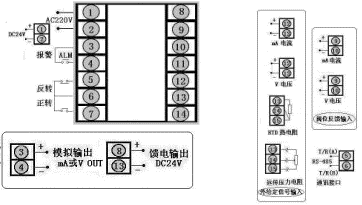

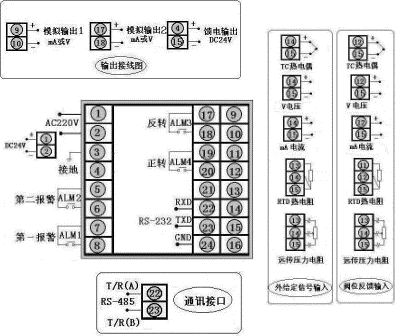

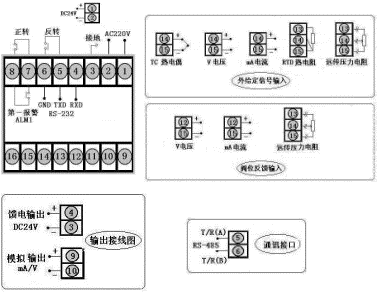

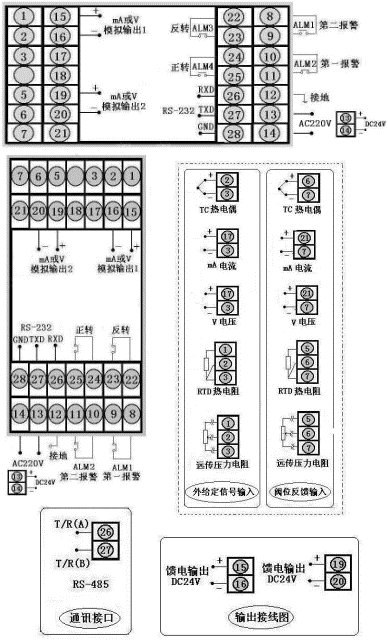

二、仪表外形及接线图（以下为基本配线,fei 常规订货请参考随机接线图）

型号	SWP-ND835系列	接 线 图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g
型号	SWP-NT835系列（横式）
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g
型号	SWP-NS835系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g
型号	SWP-NT835系列（竖式）
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g
型号	SWP-ND935系列	接 线 图
仪表外形	仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重 量:400g
型号	SWP-ND435系列	接 线 图
仪表外形	仪表尺寸:96×48×110mm 开孔尺寸:92×44mm 重 量:240g
型号	SWP-ND435系列	接 线 图
仪表外形	仪表尺寸:72×72×110mm 开孔尺寸:68×68mm 重 量:240g

三、SWP-LED系列手动操作器型谱表

型 号

代 码

说 明

SWP -N

□ □ □□-□ □ □-□□/ □□-□ □ -□-□

新一代手动操作器

外形 te征

D S

横式显示仪表 竖式显示仪表

外形尺寸

4 7 8 9

96×48mm 72×72mm 160×80mm,80×160mm 96×96mm

控制作用

35

手动操作器

通讯方式

□

参见 "通讯方式"

控制输出方式

□

参见 "控制输出方式"

变送输出方式

□

参见 "变送输出方式"

PV输入类型

□□

参见"输入类型"

SV输入类型

□□

参见"输入类型"

di一报警方式

H L

上限报警 下限报警

第二报警方式

H L

上限报警 下限报警

馈电输出

P

DC24V馈电输出

供电方式

W T

DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略）

四、SWP-LED系列光柱显示手动操作器型谱表

型 号

代 码

说 明

SWP -N

T □□□-□ □ □- □□/□□-□ □ -□-□ -□

新一代光柱显示手动操作器

外形尺寸

8

160×80mm,80×160mm

控制作用

35

手动操作器

通讯方式

□

参见"通讯方式"

控制输出方式

□

参见"控制输出方式"

变送输出方式

□

参见"变送输出方式"

PV输入类型

□□

参见"输入类型"

SV输入类型

□□

参见"输入类型"

di一报警方式

H L

上限报警 下限报警

第二报警方式

H L

上限报警 下限报警

馈电输出

P

DC24V馈电输出

供电方式

W T

DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略）

外形 te征

D S

横式显示仪表 竖式显示仪表

★ 输入类型

代码	输入类型	测 量 范 围	代码	输入类型	测 量 范 围	代码	输入类型	测 量 范 围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	fei 常规 规 格	用 户 te 定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切换输入
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 控制输出方式

选型代码	0	1	2	3	4	5	6	7	8	9
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	fei 常规规格	SOT输出

★ 变送输出方式

选型代码	0	2	3	4	5	8
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V	fei 常规规格

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	fei 常规规格

★ 型号举例：
　　SWP-ND835-81-12/12-LH-P-W
通讯方式RS485，输出方式为继电器输出，PV输入类型为4～20 mA，SV输入类型为4～20 mA，di一报警为下限报警，第二报警为上限报警，DC24V馈电输出，DC24V供电。
