SWP-LED十六路巡检控制仪

  SWP-LED系列多路巡检控制仪用于工业控制系统多测量点的巡回检测、显示和报警。

一、主要 te点
  可选择各输入通道统一报警控制输出(或统一变送输出)或各输入通道分别报警控制输出(或分别变送输出)。各通道统一报警控制输出并且可选择报警带记忆(任一通道报警未解除将一直报警直至所有通道均无报警)或报警无记忆(巡回至有报警通道时输出报警,巡回至无报警的通道时则不报警)。

二、仪表外形及接线图(以下为基本配线方式,fei 常规订货请参见随机接线图)

型号
SWP-MD80系列

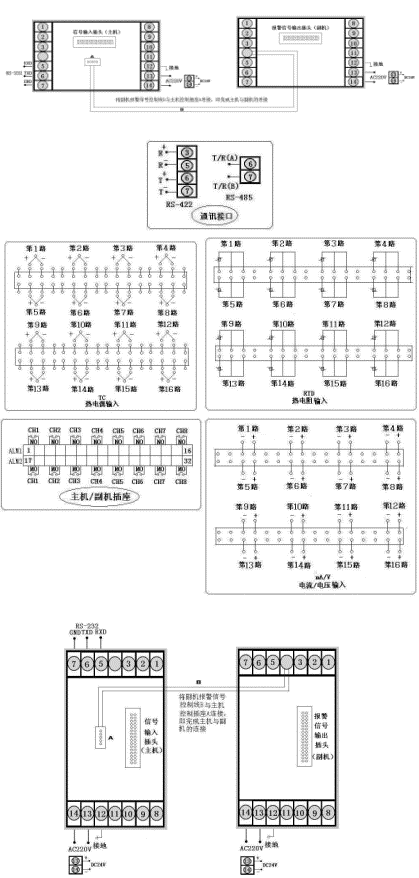

接 线 图
仪表外形





仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g



型号
SWP-MS80系列
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号
SWP-MD808系列

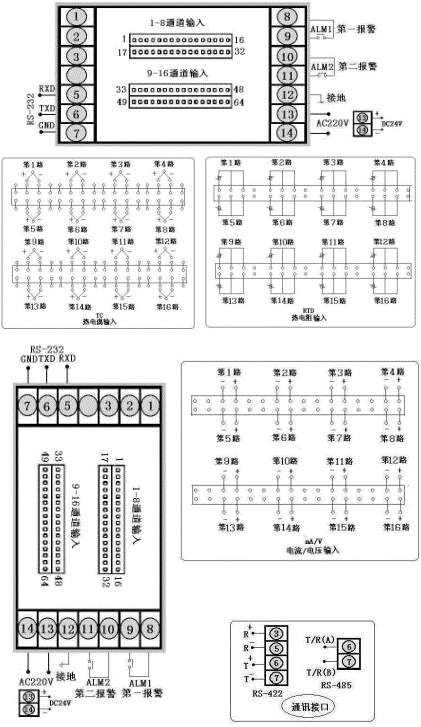

接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

型号
SWP-MS808系列
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

三、SWP-LED系列多路巡检测量控制仪型谱表

型 号
代 码
说 明
SWP - M
□ □ □□- □ □ -□□ - □ □- □- □ 多路巡检控制仪
外形 te征
D
S

横式显示仪表
竖式显示仪表
外形尺寸
8
                160×80mm(横式),80×160mm(竖式)
控制作用
□□
              参见"控制作用"
通讯方式
            参见"通讯方式"
输出方式
          参见"控制输出方式"
输入类型
□□
        参见"输入类型"
di一报警方式
      参见"报警方式"
第二报警方式
    参见"报警方式"
报警记忆
K


带报警记忆功能
不带报警记忆功能
供电方式
W
T

DC24V供电
AC90~265V供电(开关电源)
AC220V供电(线性电源,可省略)

★ tesu型号或要求的,请提供分度号或参考标准,定货时说明 。
★ 输入类型

代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400~1800 ℃
09
Pt100.1
-99.9~199.9℃
17
30~350Ω
-1999~99999 d
02
S
0 ~1600 ℃
10
Cu50
-50.0~150.0 ℃
18
fei 常规 规 格
用 户 te 定
03
K
0 ~1300 ℃
11
Cu100
-50.0~150.0 ℃
19
4~20 mA开方
-1999~99999 d
04
E
0 ~1000 ℃
12
4~20 mA
-1999~99999 d
20
0~10mA开方
-1999~99999 d
05
T
-200~400 ℃
13
0~10 mA
-1999~99999 d
21
1~ 5 V开方
-1999~99999 d
06
J
0 ~1200 ℃
14
1~5 V
-1999~99999 d
22
0~5 V开方
-1999~99999 d
07
Wre
0 ~2300 ℃
15
0~5 V
-1999~99999 d
23
可切换输入
08
Pt100
-200~650 ℃
16
0~20 mA
-1999~99999 d




★ 报警方式

选型代码
N
H
L
输出方式
无位式控制或报警(可省略)
位式上限控制或上限报警
位式下限控制或下限报警

★ 通讯方式

选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
fei 常规规格

★ 控制输出方式

选型代码
0
1
2
3
4
5
6 7 8 9
输出方式
无输出
继电器
4~20mA
0~10mA
1~5V
0~5V
SCR输出 SSR输出 fei 常规规格 SOT输出

★ 控制作用

选型代码
06
07
08
09
14
输出方式
八路巡检测量显示
八路巡检统一控制/报警输出
八路巡检分别控制/报警输出
十六路巡检测量显示
十六路巡检统一控制/报警输出

★ 注1:仪表一般为输入同一类型信号,如需各通道输入不同的信号,请在订货时详细注 明各通道的输入信号类型。
★ 注2:统一控制/报警输出:即仪表所有通道共用一个(或两个)报警输出继电器,或所有通道共用一组变送控制输出。统 一控制/报警输出仪表分以下两种报警方式(无 tesu说明提供不带报警记忆的仪表)。
  a .不带报警记忆功能:巡测至当前通道时有报警则输出报警,巡测至下通道如无报警则报警输出关闭。
  b .带报警记忆功能:巡测至当前通道时有报警则输出报警,巡测至下通道如无报警但报警输出继续,直至所有通道均无报警方停止输出。
  c .分别控制/报警输出:即仪表各测量通道均有一个(或两个)报警继电器输出报警,报警输出互相du立。或各测量通道均有一组相互du立的变送控制输出。当输入通道≤8时,可选择分别带上下限/路报警输出,当输入通道>8、≤16时,可选择上限或下限/路报警输出。

★ 型号举例:
  ①SWP-MD807-21-08-HL-K-W
  八路巡检统一控制/报警输出,通讯方式为RS232,输出方式为继电器输出,输入类型为Pt100,di一报警为上限报警,第二报警为下限报警,带报警记忆功能,DC24V供电,横表。
