SWP-SX100音响报警器
SWP系列音响报警器，采用报警声音专用芯片及集成音频功率放大器设计而成。它线路简单，工作稳定可靠，声音宏亮，音色纯真。
一、仪表特点
1、可和各种闪光报警器配套使用，也可单独作为报警器使用。
2、它具有外接线路简单、安装方便、工作寿命长。
3、发声效率高及功耗低、可接受接点输入信号等特点。
二、仪表外形及尺寸
| 仪表外形 |  |
仪表尺寸:142×115×35mm 重 量:500g |
三、技术参数
输入信号 |
电平信号输入：高电平（5V～24V）有效接点信号输入：动合有效 |
声响报警 |
报警信号输入，立即发声，二种音调选择，音量可控 |
自检功能 |
按下测试开关，音响器即发声 |
环境条件 |
温度范围 －10℃~+55℃ 相对湿度≤85% (无结露) |
供电电压 |
DC24V |
功 耗 |
报警时≤8W 未报警时≤0.1W |
结 构 |
小型化插装结构 |
安 装 |
DIN导轨安装 |

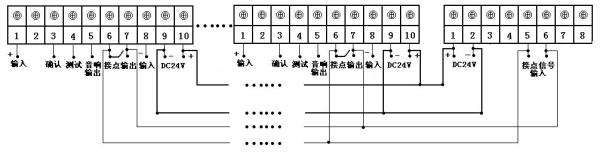

四、接线图（以下为基本配线方式，特殊订货请参见随机接线图）
电平信号输入 |
接点信号输入 |
 |
 |
 |
|
★ 型号举例：
SWP-SX100-W：音响报警器，供电方式为DC24V供电。
