大屏幕数字显示器

一、 te点：
　　DP--A系列大屏幕数字显示器利用新的集成电路技shu，采用高亮度LED发光字条，具有耗能低、显示直观、字符清晰、工作可kao等 te点。接收并行码（8421码）输入信号，可直接作为SCW-98A测温仪的外接数字显示器、配有三色状态灯指示和报警功能。也可作为其它具有并行码输出的仪表的外接大显示器，还可以根据用户的要求提供单面、双面显示屏及其它要求规格的显示屏。

二、主要技shu指标：

　　1、接口方式：并行码（8421码）
　　2、显示器：
　　　1）数字显示    红色高亮度LED发光字条，一组三位半；一组四位。字高有下列几种

型号	字高mm（英寸）
DP-02A	57(2)
DP-05A	127(5)
DP-10A	254(10)
DP-12A	315(12)

　　　2）三色状态灯    发光二ji管矩阵
　　　3）报警功能      电铃或电笛
　　　4）作为具有并行码输出的仪表外接显示器，位数和功能根据用户需要而定。

　　3、使用条件：
　　　1）工作温度    0-40℃
　　　2）相对湿度    ≤85%

　　4、供电方式：    交流220V±10%  50Hz±2Hz

三、DP系列大屏幕数字显示器产品介绍
　　DP系列大屏幕数字显示器可分别接收BCD码、4-20mA或0-10mA(1-5V或0-5V) DC、串行BCD码等信号，接收模拟量输入的数字显示器，具有灵敏度高、数字线性化、显示稳定等 te点，可与多种远传仪配套使用，还可根据用户的要求提供其他功能显示器，提供温度、压力、流量、重量（电子秤称重）和化学元素等数据显示。

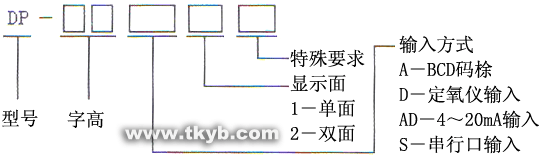

　　大屏幕数字显示器命名方法：

四、外形尺寸与安装方式

　　1、外形尺寸

名称 型号	长 （ L ）	高 （ H ）	深 （ D ）	挂钩距离 （L）	备注
DP-02A	320mm	210mm	90mm	180mm	图一（a）
DP-05A	410mm	300mm	95mm	240mm	图一（a）
DP-10A	890mm	375mm	110mm	650mm	图一（b）
DP-12A	1070mm	450mm	110mm	725mm	图一（b）

　　2、安装方式：

1. 壁挂式与吊装式两种，详见表一与图一。
2. 可安装在操作室内外，但要注意避免使显示器受到过强的热辐射和炉渣喷溅。

　　

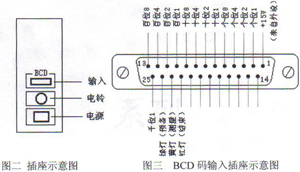

　　3.接线：ge种接线座在显示器左侧，见图二

1. 电源插座
2. BCD码输入插座接线见图三
3. 报警电铃或电笛插座（二芯）在显示器左侧

五、订货须知：
　　用户根据需要请注明型号、接口、功能与附件。
