  您的位置:首页->产品列表->电量变送器

空调工作状态开关量变送器
型号:YWF-K1

一、概述
  对空调工作状态的监测,通常都采用输入为0-30A、输出为4-20mA或0-5V的交流电流变送器,以监测空调工作电流的方式来实现。但是,由于空调制冷状态切换频繁,当处于工作状态未制冷时,工作电流仅有250mA左右,只占30A的0.8%,而常规变送器的测量精度仅为0.5%,因而,精度变化很容易导致误判断,故采用这种方法很难准确有效判断其工作状态,并且会增加监测系统成本。 本公司最新开发的YDF系列空调状态开关量变送器是在我公司原有各类交、直流开关量变送器的基础上结合2匹以上柜式空调运行状态的实际开发而成的。具成本低、体积小、重量轻、运行可靠等特点,具有良好的性能价格比。

二、性能指标

■ 输入:AC0~30A,45/65Hz
■ 输出:干接点输出:当输入电流>230mA时继电器动作,接点导通。当输入电流<200mA时继电器不动作,接点不导通。
高电平、低电平输出:当输入电流>230mA,输出为高电平。当输入电流<200mA,输出为低电平。
临界点可按用户要求设定。

■ 接点容量:DC30V,1A
■ 工频耐压:输入与输出,输入与电源间AC2.0kV/min.1mA
             输出与电源间AC1.0kV/min.1mA
■ 绝缘电阻:≥20M Ω(DC500V)
■ 工作环境:-10~50℃,20%~90%无凝露
■ 贮存环境:-40~70℃,20%~95%无凝露
■ 安装方式:DIN(35mm)导轨安装及M3镙钉固定
■ 外形尺寸:106mm×31.5mm×77mm

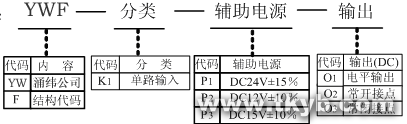

三、型号描述及参数

四、接线图

五、安装

  采用DIN导轨和螺订固定两种安装方式,导轨宽度35mm,螺订大小为M3×12。
