直流开关量变送器
型号：YWF-nKD-□V-A/B

一、概述

    YWF系列开关量变送器，是一种将强电开关状态转化为弱电开关状态的转换器，可广fan使用于电力、邮电、石油、冶金、铁道等部门的远动电气遥信监视回路中， te别适合于发电厂、变电站远动信号及设备运行状态信号的转接。可随意取得您所需要的所有保护动作信号、运行状态信号及告警信号，真实反映现场ge种信号的实际情况，为电力系统发电厂或变电站远动信号的接出提供zui大的便利。

二、 te点

1. an全、快SU、准确率ji高。
2. 与常规设备相比，可节省投资2/3。
3. 不存在常规继电器接点抖动现象。
4. 采用嵌入式结构，体积小、外形美观、安装方便、接线简单。
5. 每个变送器可实现多达五个相同功能的组合。
6. 输入、输出光电隔li，bao证远动设备的an全。
7. ji低功耗，适合长期稳定运行。
8. 每路都带有工作指示状态，直观明了。

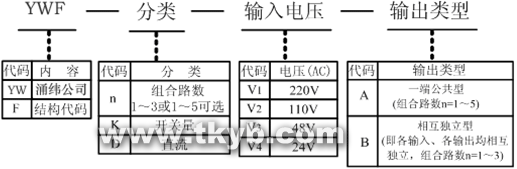

三、名称及型号

四、接线

1、YWF-nKD-□V-A型

2、YWF-nKD-□V-B型

七、安装

　　采用DIN导轨和螺钉二种安装方式。导轨宽度35mm，螺钉大小为M3×12。

底部视图
