温度开关量变送器
型号：YWD-KT

一 、概述

　　温度开关量变送器具有温度测量和温度控制功能，它能实时显示被测温度，可随意设置上、下限报警温度，并有继电器接点输出。是一种经济、实用的温度测量设备。

二、主要功能与 te性
　　温度测量、控制
　　实时显示被测温度
　　随意设置上、下限报警（控制）温度
　　具有继电器接点输出

三、性能指标
　　■ 输 入：Pt100,Pt1000,Cu50三线制接线
　　■ 输 出：继电器干接点输出，正常情况下为常开接点，接点容量：AD/DC220（380）V、5A
　　■ 准 确 度：0.5℃
　　■ 回差温度：上、下限告警：3℃（可设置）
　　■ 工频nai压：AC2.0KV/min.1mA
　　■ 绝缘电阻：≥20MΩ
　　■ 整机功耗：<3VA
　　■ 贮藏条件：温度：-40～70℃、湿度：20～95%无凝露
　　■ 安装方式：DIN导轨（35mm）和M4螺钉固定
　　■ 显示：红色数ma管（3位半）
　　■ 外形尺寸：见附图

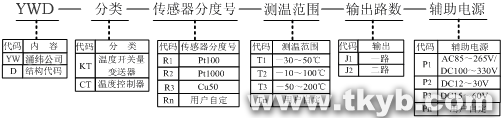

四、选型表

五、接线图
