您的位置:首页产品列表 ->电量变送器->霍尔电流传感(变送)器

电流传感器
型号:YWG-HSD-7-□A

一、概述

     YWG系列霍尔效应传感器,可以测量任意波形的电流和电压,输出端能真实地反映输入端电流或电压的波形参数。针对霍尔效应传感器普遍存在温度漂移大的缺点,采用补偿电路进行控制,有效地减少了温漂对测量精度的影响,确保测量准确;具有精度高、安装方便、售价低的 te点。

YWG系列霍尔效应传感器广fan应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔li检测电流电压的设施中。

二、原理

    YWG-HSD系列电流传感器是一种原边与副边高度电隔li,副边真实反映被测直流、交流、脉动电流等原边波形的传感器。它具有反应时间快、过载能力强、温度 te性好、输出连续可调、性能稳定等优点。

三、主要功能与 te性

    1、可以测量任意波形的电流,输出端能真实地反映输入端电流或电压的波形参数
    2、采用温度补偿电路进行控制,有效减小温漂对测量精度的影响,确保测量准确
    3、精度高、安装方便、售价低

四、性能指标

过载能力:2倍连续、20倍1秒
准确度:<1.0%1N
线性度:优于0.2%
失调电压:小于±20mV
温度漂移:优于±100ppm/℃
反应时间:小于10μs
频率 te性:0~10kHz
工频nai压:AC2kV/min.1mA
工作环境:0~45℃
工作电源:±12V~±15V,+12V,+15V
电源耗电:≤30mA
阻燃 te性:UL94-V0
保护:内置电源浪涌、ji性反接保护
执行标准:QB/44160017 113-2002
外壳材料:阻燃塑料(蓝色)
隔li:输入/输出隔li
结构:引脚接线

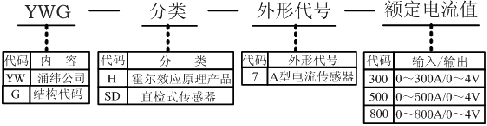

五、产品选型表

六、外形尺寸

七、注意事项

  1、工作电源、输出端需正确连接,不能错接;

  2、对于两个电位器,请不要随意调整,若需调校,用小螺丝刀缓慢旋转至所需精度即可;

  3、原边母线的温度不应超过60℃;

  4、当电流母线填满原边穿线孔时,获得理想的测量精度;

  5、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米;

  6、测直流电流时,电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。
