GDD-485型 RS485通讯总线电涌保护器

一、功能及 te点
      ● 专为保护RS485/RS422通讯线路设计;
      ● jin7.2mm的薄外形尺寸,节省空间;
      ● 采用串联式多ji保护电路设计;
      ● 高达10KA的泄放电流(8/20μs);
      ● 35mm DIN导轨安装;
      ● 有专门的接地端子或金属导轨接地;
二、技shu规格

    产品型号:GDD-485
    型号规格(代码):
    代码是指明信号输入或输出的量程范围,用户订货时可自     由选定(见选型谱)。
    结构:一体式薄型
    接线:欧式端子,0.5~2.5m㎡
    外壳材料/防火等ji:PC+ABS/UL94V-2
    外壳防护等ji:IP20(IEC60529)
    额定工作电压:Un 5V
    蕞高工作电压:Uc 7.5V
    蕞大线路电流 (8/20 μs):IL 300mA
    蕞大放电电流 (8/20 μs):Imax 10kA
    标称放电电流 (8/20 μs):ISN 5kA

    总放电电流(8/20 μs):Imax 20kA
    电压保护水平@1kV/ μs:UP <20V
       <600V(线-地,保护类型代 码为F时)
    线路电阻:≤4.7Ω/线
    zui大泄漏电流:1μA
    响应时间:<1ns
    插入损耗:-0.5dB
    测试类别:C1,C2,D1
    安装方式:35mm DIN导轨
    工作环境温度:-40~+80℃
    工作环境湿度:5% - 95% RH
    外形尺寸(W×H×D):7.2×96.5×95.5 (mm)
    重量:约80克
三 、标准和认证
      CE标志:EMC Directive (2004/108/EC)、 EMI EN61000-6-4:2007、 EMS EN61000-6-2:2005
      浪涌保护:IEC 61643-21:2000(类别C1, C2, D1)、 GB/T 18802.21-2004
      SIL分ji:SIL 2依照IEC 61508
      防爆认证:Ex ia ⅡC T4~T6 Ga (jin限有/EX代码时)、 GB3836.1-2010 及 GB3836.4-2010

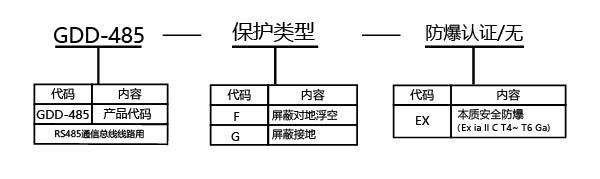

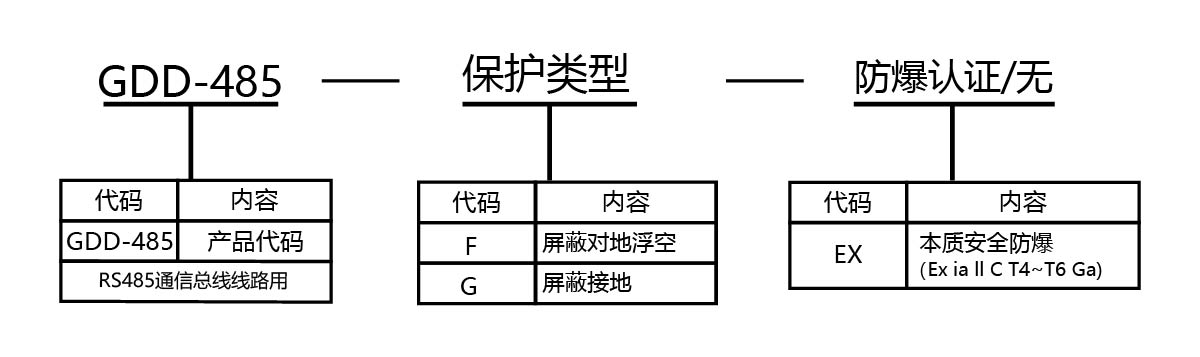

四、型号选择

  订货须知
        1. 参照选型举例,正确规范书写订货型号代码。
             订货代码(格式举例):GDD-485F

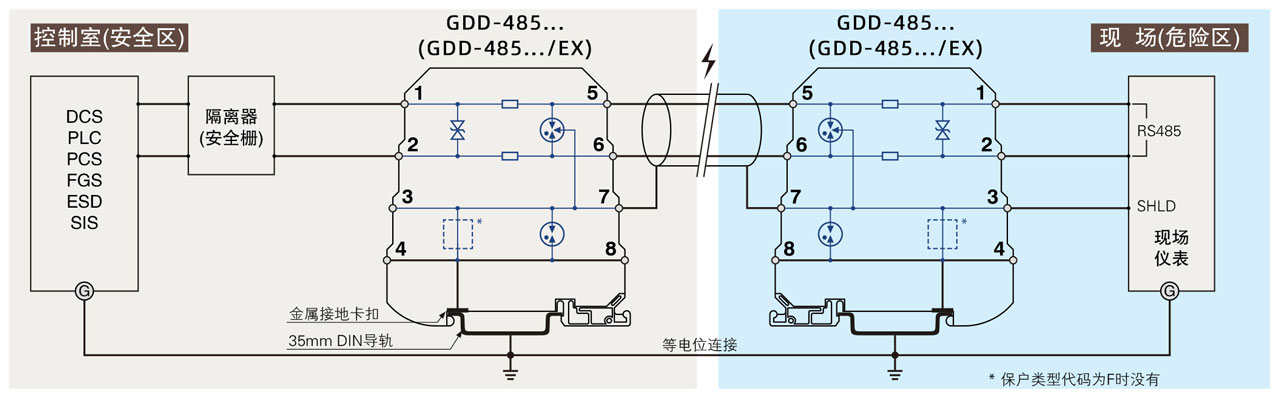

五、应用与接线
