GD9064直流信号隔离器(输出外供电 一入一出)

一、 te性

● 直流信号输入，转换输出4~20mA。       ● 具备du立供电方式和输出回路供电接口要求。       ● 输入－输出－电源之间隔li。       ● 无需零点和满度电位器调节。       ● 单通道，一入一出，输入回路过流保护。       ● 厚度jin为6.2mm的超薄外壳。       ● 模块化设计，体积小，功耗低。       ● 标准的35mmDIN导轨卡式安装。

二、概述
      ①GD9064直流电流信号隔离器。将直流信号经过隔li传送，转换成所需的直流信号输出给其它仪表，信号隔li能有效xiao chu地回路，解决工业现场干扰及信号转换传输及匹配问题。
      ②该隔li配电器体积小，结构紧凑，机壳厚度只有 6.2mm。模块化表芯设计，低功耗，无需零点及满度电位器调校。温度漂移自动补偿，输入、输出、供电电源之间电磁隔li，并符合相关抗电磁干扰要求。
      ③该隔离器主要用于既要保持du立供电型的优越性能，又能满足具有输出回路供电功能的DCS、PLC 系统。
三、技shu参数

● 输入 　　电流信号：4～20mA；0～20mA；或指定电流量程 　　电压信号：1～5V；0～5V；或指定电压量程 　　输入阻抗：电流输入时 50Ω；电压输入时 ≥500KΩ	● 输出 　　输出电流（Io）：4～20mA 　　输出回路供电电压（Ue）：12～35V 　　电压跌落（Ud）：5V 　　电流输出时允许负载：RL ≤（Ue - Ud）/ Io 　　输出纹波：< 10mVpp
● 综合参数 　　电源电压：20～30VDC 　　常规工作电压：24VDC 　　电流损耗：24VDC 时，< 30mA 　　功率损耗：< 0.72W（24VDC） 　　标准精度：±0.1% 　　温度漂移：±0.015% / ℃ 　　响应时间：<1s （0～90％） 　　稳定时间：≤ 3s	通道隔li：输入－输出－电源之间隔li 　　隔li能力：1.5KV，1min ，50Hz 　　环境温度：-20～＋65℃ 　　防护等ji：IP 20 　　电磁兼容：符合89/336/EEC，EN61000相关抗电磁干扰要求 　　外形尺寸：厚度×高度×长度＝6.2×84×100（mm） 　　重量：约 50 克

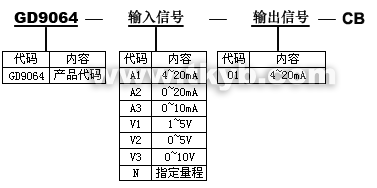

四、型号选择

五、外形尺寸、安装图

● 外形尺寸     厚度6.2×高度84×长度100（mm）	●  安装      1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。       2.尽可能垂直安装，以利于仪表内部热量散发。

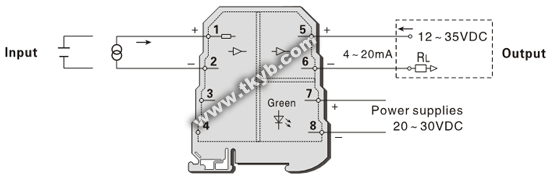

六、端子接线图
　 ● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
