GD9066直流电压信号隔离器(一入二出)

一、 产品应用

● 直流电压信号输入，转换输出电流或电压。       ● 输入－输出－电源之间隔li。       ● ji小的传送误差 0.1%。       ● 无需零点和满度电位器调节。       ● 一路输入，两路隔li输出。       ● 厚度jin为6.2mm的超薄外壳。       ● 模块化设计，体积小，功耗低。       ● 标准的35mmDIN导轨卡式安装。

二、产品概述
      ①GD9066电压信号隔离器。将模拟量的直流电压信号经过隔离传送，转换分配成两路直流信号输出。信号隔离能有效xiao chu地回路，减少干扰。且输入、输出选择范围宽，转换精度高，导轨卡式安装便于检测与维护。
      ②该隔离器体积小，结构紧凑，机壳厚度只有6.2mm。模块化表芯设计，低功耗，无需零点及满度电位器调校。温度漂移自动补偿，输入、输出、供电电源之间电磁隔离，并符合相关抗电磁干扰要求。
      ③可以与单元组合仪表及DCS、PLC等系统配合使用。
三、规格参数

● 输入 　　输入信号：1～5V；0~5V；0~10V；或其它指定电压 　　输入阻抗：内置输入取样电阻 ≥500KΩ	● 输出 　　两路通道隔离输出电流或电压信号 　　输出电流：4～20mA；0～20mA；或其它指定电流 　　允许负载：≤550Ω（0/4～20mA 输出时） 　　输出电压：1～5V；0～5V；0～10V；或其它指定电压 　　电压输出阻抗：内置输出取样电阻≤500Ω 　　输出纹波：< 10mV pp
● 综合参数 　　电源电压：20～30VDC 　　常规工作电压：24VDC 　　电流损耗：24VDC 时，< 5mA 　　功率损耗：< 1W（24VDC） 　　标准精度：±0.1%FS 　　温度漂移：±0.015% / ℃ 　　响应时间：<1s （0～90％） 　　稳定时间：≤ 3s	通道隔li：输入－输出－电源之间隔li 　　隔li能力：1.5KV，1min ，50Hz 　　环境温度：-20～＋65℃ 　　防护等ji：IP 20 　　电磁兼容：符合89/336/EEC，EN61000相关抗电磁干扰要求 　　外形尺寸：厚度×高度×长度＝6.2×84×100（mm） 　　重量：约50 克

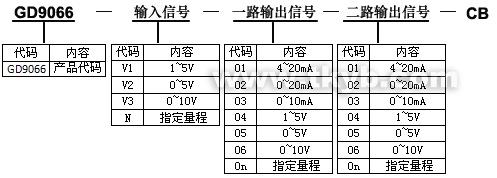

四、型号选择

五、外形尺寸、安装图

● 外形尺寸     厚度6.2×高度84×长度100（mm）	●  安装      1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。       2.尽可能垂直安装，以利于仪表内部热量散发。

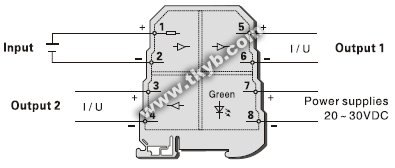

六、端子接线图
　 ● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
