GD9720C高精度无源隔离器(二入二出)

一、 te性

● 需工作电源即可完成信号隔li传输。       ● 直流电流信号4~20mA 输入。       ● 4～20mA 电流信号输出。       ● 1：1 等效隔li传送。       ● 高精度，输出不受负载变化影响。       ● 双通道，二入二出。       ● 厚度jin为6.2mm的超薄外壳。       ● 模块化设计，体积小，功耗低。       ● 标准35mmDIN导轨卡式安装。

二、概述
     ①GD9720C高精度无源隔离器。直流电流信号隔li传送。双通道，两路输入两路输出，使用时无需另行供电。在实际应用中能有效解决信号互连可能出现的问题，同时能有效yi制信号传输过程中可能的干扰。
     ②该无源隔器体积小，结构紧凑，机壳厚度只有6.2mm。模块化表芯设计，低功耗，精度高，输出不受负载变化影响。输入输出之间电磁隔li，并符合相关抗电磁干扰要求。
     ③可以与单元组合仪表及DCS、PLC等系统配合使用。
三、技shu参数

●输入 电流信号输入：4～20mA 等效输入阻抗：150Ω＋负载电阻（输入为20mA） 电压降：≤3V（20mA） 过载电流 ：≤25mA	●输出 输出电流：4～20mA 输出允许负载电阻：计算图示 负载电阻：计算式 RL ≤ （Ui-Ud）÷0.02 (zui大负载能力520Ω ) 输出纹波(Vp-p)：＜10mV
综合参数 标准精度：±0.1%FS 温度漂移：±0.015% / ℃ 响应时间：< 1s （0～90％） 稳定时间：≤ 3s 隔li能力：输入-输出之间 1.5KV,1min ,50Hz 工作环境温度：-20～＋60℃	储存环境温度：-40～＋80℃ 环境湿度范围：5~95%（无冷疑） 防护等ji：IP 20 电磁兼容：符合89/336/EEC，EN61000相关抗电磁干扰要求 外形尺寸：厚度×高度×长度＝6.2×84×100（mm） 重量：约50克

四、型号选择

五、外形尺寸、安装图

● 外形尺寸     厚度6.2×高度84×长度100（mm）	●  安装      1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。       2.尽可能垂直安装，以利于仪表内部热量散发。

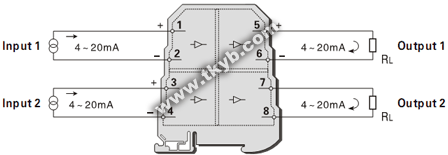

六、端子接线图
　 ● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
