GD9700C高精度无源隔离器(一入一出)

一、 te性

      ● 无需工作电源即可完成信号隔li传输。
      ● 直流电流信号4~20mA 输入。
      ● 4~20mA 电流信号输出。
      ● 1:1 等效隔li传送。
      ● 高精度,输出不受负载变化影响。
      ● 单通道,一入一出。
      ● 厚度jin为6.2mm的超薄外壳。
      ● 模块化设计,体积小,功耗低。
      ● 标准35mmDIN导轨卡式安装。


二、概述
     ①GD9700C高精度无源隔离器。直流电流信号隔li传送。使用时无需另行供电。在实际应用中能有效解决信号互连可能出现的问题,同时能有效yi制信号传输过程中可能的干扰。
     ②该无源隔器体积小,结构紧凑,机壳厚度只有6.2mm。模块化表芯设计,低功耗,精度高,输出不受负载变化影响。输入输出之间电磁隔li,并符合相关抗电磁干扰要求。
     ③可以与单元组合仪表及DCS、PLC等系统配合使用。
三、技shu参数

  • ●输入
    电流信号输入:4~20mA
    等效输入阻抗:150Ω+负载电阻(输入为20mA)
    电压降:≤3V(20mA)
    过载电流 :≤25mA

  • ●输出
    输出电流:4~20mA
    输出允许负载电阻:计算图示
  • 负载电阻:计算式 RL ≤ (Ui-Ud)÷0.02 (zui大负载能力520Ω )
    输出纹波(Vp-p):<10mV
综合参数
标准精度:±0.1%FS
温度漂移:±0.015% / ℃
响应时间:< 1s (0~90%)
稳定时间:≤ 3s
隔li能力:输入-输出之间 1.5KV,1min ,50Hz
工作环境温度:-20~+60℃

储存环境温度:-40~+80℃
环境湿度范围:5~95%(无冷疑)
防护等ji:IP 20
电磁兼容:符合89/336/EEC,EN61000相关抗电磁干扰要求
外形尺寸:厚度×高度×长度=6.2×84×100(mm)
重量:约50克

四、型号选择

五、外形尺寸、安装图

● 外形尺寸
    厚度6.2×高度84×长度100(mm)
●  安装
     1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
     2.尽可能垂直安装,以利于仪表内部热量散发。

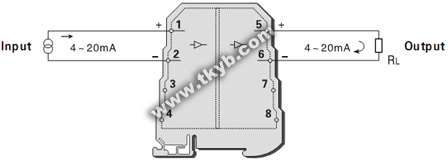

六、端子接线图
  ● 端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
