GD9701热电偶二线制温度变送器(回路供电 一入一出)
一、 te性
|
● 各型热电偶信号输入隔li转换。 ● 与温度成线性化的隔li输出4～20mA。 ● 输出不受负载变化影响。 ● 具有冷端自动补偿功能。 ● 单通道，一入一出，输入回路过流保护。 ● 厚度jin为6.2mm的超薄外壳。 ● 模块化设计，体积小，功耗低。 ● 标准35mmDIN导轨卡式安装。 |
 |
二、概述
①GD9701热电偶二线制温度变送器将二线制热电偶信号经隔li转换，变送输出标准的直流电流信号4～20mA 。
②本热电偶温度变送器为二线制回路供电方式，输入回路－输出回路之间完全电磁隔li。主要用于回路供电的DCS、PLC系统。
③该热电偶温度变送器体积小，结构紧凑，机壳厚度只有6.2mm。模块化表芯设计，低功耗，转换精度高，抗干扰能力强，无需零点及满度电位器调校。输入、输出之间电磁隔li，并符合相关抗电磁干扰要求。
三、技shu参数
|
|
| ●综合参数 标准精度：±0.2% （参见选型表） 温度漂移：基本误差 / 10℃ 冷端补偿误差：每20℃误差: ±1℃ 响应时间：≤ 1s （0～90％） 稳定时间：≤ 3s 通道隔li：输入－输出之间隔li |
隔li能力：1.5KV，1min ，50Hz 环境温度：-20～＋65℃ 防护等ji：IP 20 电磁兼容：符合89/336/EEC，EN61000相关抗电磁干扰要求 外形尺寸：厚度×高度×长度＝6.2×84×100（mm） 重量：约 50 克 |

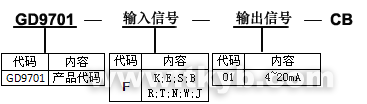

四、型号选择
◆热电偶类型及量程表：
热电偶类型 |
温度范围（℃） |
zui小量程（℃） |
|
热 |
K |
0~1300 |
120 |
E |
0~1000 |
80 |
|
S |
0~1600 |
580 |
|
B |
400~1800 |
1000 |
|
R |
0~1600 |
850 |
|
T |
-200~400 |
120 |
|
N |
0~1200 |
180 |
|
W |
0~2300 |
340 |
|
J |
0~1200 |
100 |
|
毫伏信号 |
-5~60mV |
5mV |
|
五、外形尺寸、安装图
| ● 外形尺寸 厚度6.2×高度84×长度100（mm） |
● 安装 1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。 2.尽可能垂直安装，以利于仪表内部热量散发。 |
 |
 |
六、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
