GD9711高精度二线制隔li配电器(回路供电 一入一出)

一、 te性

      ● 给变送器提供配电电压(二线制方式)。
      ● 将二线制变送器 4~20mA 信号输入隔li传送。
      ● 输出电流 4~20mA。
      ● 输出不受负载变化影响。
      ● 输入-输出之间隔li。
      ● 无需零点和满度电位器调节。
      ● 单通道,一入一出,输入回路过流保护。
      ● 厚度jin为6.2mm的超薄外壳。
      ● 模块化设计,体积小,功耗低。


二、概述
     ①GD9711高精度二线制隔li配电器。给二线制变送器提供隔li的电源电压,并将变送器产生的4~20mA信号经本隔离器转换成所需的直流信号至控制系统或其它仪表。主要用于回路供电的 DCS、PLC 系统。
     ②本隔离器为二线制回路供电方式,输入回路-输出回路之间完全电磁隔li。
     ③本二线制隔li配电器体积小,结构紧凑,机壳厚度只有6.2mm。模块化表芯设计,低功耗,传输精度高,抗干扰能力强,无需零点及满度电位器调校。符合相关抗电磁干扰要求。
三、技shu参数

  • ●输入
      输入信号:二线制变送器 4~20mA
      给变送器的配电(Up):≤ 14.5V
      电压降:约 3V
      过载电流:≤25mA


  • ●输出
      输出电流(Io):4~20mA
      输出回路供电电源(Ue):20~35VDC
      输出负载能力:见下列计算图示
  •   负载电阻(RL):计算式 RL ≤(Ue-Ud-Up)÷0.02
      输出纹波(Vp-p):<10mV
●综合参数
  标准精度:±0.1%
  温度漂移:±0.015%/℃
  响应时间:<1s (0~90%)
  稳定时间:≤3s
  隔li能力:1.5KV,1min ,50Hz

  环境温度:-20~+65℃
  防护等ji:IP 20
  电磁兼容:符合89/336/EEC,EN61000相关抗电磁干扰要求
  外形尺寸:厚度× 高度×长度=6.2×84×100(mm)
  重量:约50克

四、型号选择

五、外形尺寸、安装图

● 外形尺寸
    厚度6.2×高度84×长度100(mm)
●  安装
     1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
     2.尽可能垂直安装,以利于仪表内部热量散发。

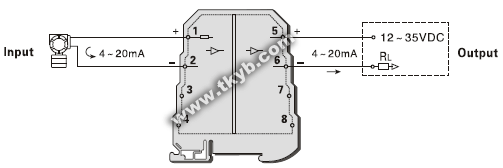

六、端子接线图
  ● 端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
