GD9024开关量输出隔离器(一入一出)

一、 te性

      ● 开关触点、开集晶体管或逻辑驱动器输入。
      ● 驱动现场设备如电磁阀、报警器、发光二ji管。
      ● 带有工作电源指示灯;输出状态指示灯。
      ● 单通道,一入一出。
      ● 全模块化设计,体积小,功耗低。
      ● 厚度jin为6.2mm的超薄外壳。
      ● 标准的35mmDIN导轨卡式安装。


二、概述
     ①GD9024开关量输出隔离器。接受来自控制室仪表的开关量信号,通过开关触点式自由电压或逻辑电平信号输入来控制设备。适合驱动电磁阀、报警器、发光二ji管 (LED)等一些小功率设备,或者是其它没有能量储存的简单设备。
     ②本开关量输出隔离器需要du立供电,供电电源-输入回路-输出回路之间电磁隔li。
     ③本开关量输出隔离器体积小,结构紧凑,机壳厚度只有6.2mm。模块化表芯设计,低功耗,无需零点及满度电位器调校。符合 IEC61000 相关抗电磁干扰要求。
三、技shu参数

  • ● 输入
      输入开关类型:开关触点;晶体管或逻辑驱动器
      输入开关闭合或晶体管导通时,向现场设备供电。
      输入开关断开或不晶体管导通时,不向现场设备供电。
      输入电流:≤1mA/24
      开关延时:≤2s
    ● 输出
      输出 te性曲线图示:

  zui小输出电压:45mA时,20V
  zui大输出电压:24V
  电流限制:45mA
● 输入/输出 te性
  正常(反向)相位:
   ☆如果输入开关闭合、晶体管导通或端子5和6之间电压 <1.4V,
  输出导通,LED 黄色灯亮(反相时,则不导通,LED 黄色灯灭);
   ☆如果输入开关断开,晶体管不导通或端子11和12之间电压 >4.5V,
  输出不导通,LED 黄色灯不亮(反相时,则导通,LED 黄色灯亮)

● 综合参数
  电源电压:20~30VDC
  通常额定工作电压:24VDC
  电流损耗:24VDC 时,< 35mA
  功耗:< 0.7W(24VDC)
  隔li能力:1.5KV,1min ,50Hz


  环境温度:-20~+65℃
  防护等ji:IP 20
  电磁兼容性:符合89/336/EEC,EN61000相关抗电磁干扰要求
  外形尺寸:厚度×高度×长度=6.2×84×100(mm)
  重量:约50克

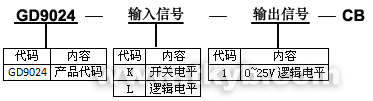

四、型号选择

五、外形尺寸、安装图

● 外形尺寸
    厚度6.2×高度84×长度100(mm)
●  安装
     1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
     2.尽可能垂直安装,以利于仪表内部热量散发。

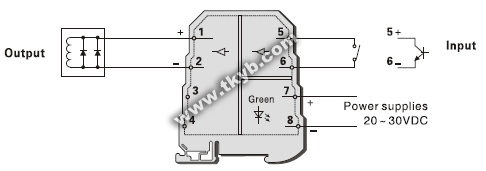

六、端子接线图
  ● 端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
