GD8046现场电源配电(带输出回路供电)信号隔离器(一入一出)

一、特性
      ● 变送器4~20mA信号输入隔离转换。
      ● 给变送器提供驱动电压16.5~28V。
      ● 信号传送隔离输出4~20mA。
      ● 输出回路供电12~35V。
      ● 具备独立供电方式和输出回路供电接口要求。
      ● 带有工作电源指示灯。
      ● 单通道,一入一出,输入回路短路保护。
      ● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
      ①GD8046现场电源(配电/ 带输出回路供电)信号隔离器,是向现场的二线制或三线制非智能变送器提供隔离的电源电压,并将变送器产生的4~20mA信号隔离转换后,输出至控制系统或其它智能仪表。主要用于回路供电的DCS、PLC系统。
      ②本隔离器具备独立供电方式和输出回路供电接口要求,供电电源-输入回路-输出回路之间电磁隔离。
三、技术规格

● 产品型号:GD8046
● 型号规格(代码)
     代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)。
● 工作电源
     电源接线:独立的接线端子 13-,14+,可带电拔插
     电源电压:20~35VDC
     电流损耗:24VDC时,<40mA
     电源指示:得电时LED灯亮;绿色
● 输入回路
    输入通道:端子1,2,3接线(参见端子接线图)
     变送器信号输入:4~20mA
     驱动变送器的配电电压:16.5~28V
    输入阻抗:内置输入电阻50Ω
●  输出回路
     输出通道:端子10,11,12接线(参见端子接线图)
     输出电流(Io):4~20mA;0~20mA
     输出回路供电电压(Uo):12~35V
     电压跌落(Ud) :5V
     电流输出时允许负载:RL≤(Uo-Ud)/Io
     纹波(Vp-p):<10mV

● 性能指标
      标准精度:±0.1%FS
      温度漂移:±0.015%/℃
      响应时间:≤1s(0 → 90%)
      稳定时间:≤3s
      电源电压变动影响:±0.1%(允许电压范围)
      负载电阻变化影响:±0.1%/250Ω
      通道隔离:输入-输出-电源之间隔离
      绝缘电阻:≥100MΩ/500VDC(AC)
      隔离能力:1500VAC/1分钟50Hz
      抗电磁兼容性:符合IEC61000相关抗电磁标准
   ● 环境参数
      工作温度:0~+60℃
      储运温度:-20~+80℃
      环境湿度:5~+95%RH(无冷凝)
   ● 结构及外形尺寸
      结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
      外形尺寸:W16×H116×D110(mm),参见外形尺寸图
      整机重量:约110g

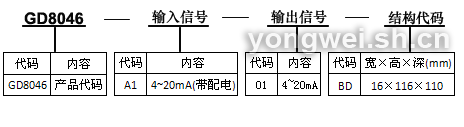

四、型号选择

  订货须知
        参照选型举例,正确规范书写订货型号代码。
        举例1     输入:变送器4~20mA(带配电)
                       输出:4~20mA
                      外形尺寸:16×116×110
                      订货代码为:GD8046-A1-01-BD
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备:二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

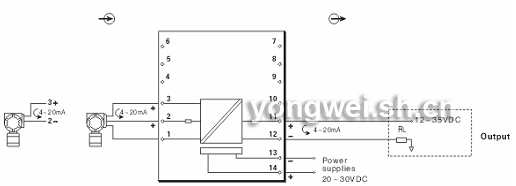

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
