GD8044现场电源信号输入隔离器（二入二出）

一、特性
      ● 给变送器提供驱动电压16.5～28V。
      ● 将变送器4～20mA信号隔离传送。
      ● 可选择4～20mA或1～5V信号输出，或其它所需的直流信号。
      ● 模块化表芯设计，无需零点和满度调节。
      ● 带有工作电源指示灯。
      ● 双通道，两路隔离输入两路隔离输出，输入回路短路保护。
      ● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
      ①GD8044现场电源（配电）信号隔离器,是以两路独立的输入通道向现场的变送器提供隔离的电源电压,并将变送器产生的4～20mA信号经本隔离器转换处理,以两路独立通道隔离输出所需的直流信号至控制系统或其它智能仪表。
      ②本隔离器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、技术规格

● 产品型号：GD8044
    型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
● 工作电源
    电源接线：独立的接线端子13－，14＋，可带电拔插
    电源电压：20~35VDC
    电流损耗：24VDC时，＜50mA
    电源指示：得电时LED灯亮：绿色
● 输入回路
    两路通道隔离输入
    第一路输入通道：端子1，2，3接线（参见端子接线图）
    第二路输入通道：端子4，5，6接线（参见端子接线图）
    变送器信号输入：4～20mA
    驱动变送器的配电电压：16.5～28V
    输入阻抗：内置输入电阻50Ω
● 输出回路
    两路通道隔离输出
    第一路输出通道：端子10，11，12接线（参见端子接线图
    第二路输出通道：端子7，8，9接线（参见端子接线图）
    输出电流：4～20mA；0～20mA；或指定电流量程
   电流输出时允许负载：0～550Ω（4～20mA，0～20mA 输出时）
   输出电压：1～5V；0～5V；0～10V；或指定电压量程
   电压输出阻抗：内置输出电阻250Ω
   纹波（Vp-p）：＜10mV

● 性能指标
    标准精度：±0.1%FS
    温度漂移：±0.015%/℃
    响应时间：≤1s（0 → 90%）
    稳定时间：≤3s
    电源电压变动影响：±0.1%（允许电压范围）
    负载电阻变化影响：±0.1%/250Ω
    通道隔离：输入1－输入2－输出1－输出2－电源之间隔离
    绝缘电阻： ≥100MΩ/500VDC（AC）
    隔离能力：1500VAC/1 分钟50Hz
    抗电磁兼容性：符合IEC61000相关抗电磁标准
● 环境参数
    工作温度：0～＋60℃
    储运温度：－20～＋80℃
    环境湿度：5～＋95％RH（无冷凝）
● 结构及外形尺寸
    结构：卡装式模块化表芯ABS 材质机壳拔插式端子
    外形尺寸：W16×H116×D110（mm），参见外形尺寸图
    整机重量：约120g

四、型号选择

　　订货须知
        1、参照选型举例，正确规范书写订货型号代码。
        2、若不选择代码，则被认同是下列举例1的订货组合方式。
                举例1   输入：1路、2路变送器4～20mA
                             输出：1路4～20mA；2 路4～20mA
                             外形尺寸：25×80×80
                             订货代码为：GD8044-2A1-01-01-HD
               举例2    输入：1路、2路变送器4～20mA
                            输出：1路4～20mA；2路1～5V
                            外形尺寸：16×116×110
                             订货代码为：GD8044-2A1-01-04-BD
五、外形尺寸、安装图
     ● 安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ● 典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。

● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）

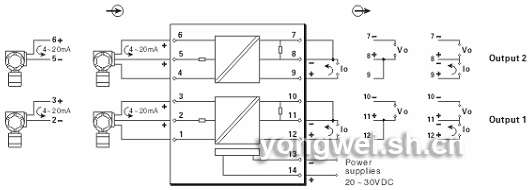

六、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
