GD8052直流信号输入隔离器(一入四出)

一、特性
  ● 直流信号输入
  ● 信号隔离分配,一路通道输入, 四路通道隔离输出
二、描述
  将处于现场的各种设备的直流信号源, 经过隔离、抗干扰抑 制等处理后。向控制系统或其它智能仪表输出直流电流或电 压信号。
  该直流信号隔离器一路通道输入,四路通道隔离输出, 独立的 直流电源供电方式, 供电电源-输入-及各输出通道之间隔离。
三、技术规格

● 产品型号:GD8052
    型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)
● 工作电源
  电源电压:20~30VDC
  电源指示:通电时,LED 电源灯亮绿色
  电流消耗(24VDC供电时):< 65mA
● 输入回路
  输入电流:4~20mA
  输入电压:1~5V
  输入阻抗:电流输入时 50Ω;
  电压输入时≥500KΩ
● 输出回路
  输出电流:4~20mA
  输出电压:1~5V
  电流输出允许负载:≤350Ω
  输出纹波: < 10mVp-p
● 性能指标
     标准精度:±0.1%FS
     温度漂移:±0.015%/℃
     响应时间:≤1s(0  → 90%)
     稳定时间:≤3s
     电源电压变动影响:±0.1%(允许电压范围)
     负载电阻变化影响:±0.1%/250Ω
     隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz
     绝缘电阻:输入-输出-电源之间 ≥100MΩ/500VDC
     抗电磁兼容性:符合IEC 61000 相关抗电磁标准
● 环境参数
     工作温度:0~+60℃
     储运温度:-20~+80℃
     环境湿度:5~+95%RH  (无冷凝)
● 结构及外形尺寸
     结构:卡装式;模块化表芯;ABS  材质机壳;拔插式端子
     外形尺寸:W 16×H116×D110(mm) ,参见外形尺寸图
     整机重量:约120g

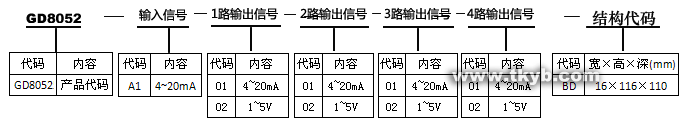

四、型号选择

订货须知:
    1. 参照选型举例,正确规范书写订货型号代码。
    2. 若不选择代码,则被认同是下列   举例 1  的订货组合方式。
    3. 在第一输出通道、第二输出通道、第三输出通道中选择电流或 电压输出时,因许负载电阻的关系,请将电流输出设定为第一 路通道输出。
     举例1        输入:4~20mA
                  输出:1路 4~20mA;2 路 4~20mA;3 路 4~20mA;4 路 4~20mA
                  订货代码为:GD8052-A1-01-01-01-01-BD
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备:二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
