GD8701回路供电·二线制热电偶或毫伏输入信号隔离器(一入一出)

一、特性
      ● 二线制各型热电偶(或毫伏)信号输入隔离转换
      ● 与温度成线性化的隔离输出 4~20mA
      ● 具有冷端自动补偿功能
      ● 回路供电12~30VDC
      ● 单通道(一入一出)
      ● 即插即拔式接线端子,DIN导轨卡式安装
二、描述
      ①GD8701回路供电·二线制热电偶(或毫伏)信号输入隔离器,是将现场二线制的型热电偶(或毫伏)信号经本隔离器转换成所需的直流信号(与温度成线性)输出。主要用于回路供电的DCS、PLC系统
      ②本隔离器需要独立供电,供电电源-输入回路-输出回路之间电磁隔离
三、技术规格
● 产品型号:GD8701
      型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)
● 工作电源:回路供电方式无需外加辅助电源
● 输入回路
      输入通道:端子 1-、 2+ 接线
      输入热电偶类型:K;E;S;B;R;T;N;W;J等各型热电偶
      输入电阻:≥20KΩ
      冷端温度补偿范围:-15~+75℃
      冷端温度补偿误差:每20℃变化误差±1℃
● 输出回路
      输出通道:端子11-、12+接线
      输出电流(IO):4~20mA
      输出回路供电电压(UO):12~30VDC
      电压跌落(Ud):8V
      负载能力计算图示

      负载电阻(计算方式):RL≤(UO-Ud)/ Io
      热电偶输入断线报警低电流:≤3mA
      高电流:≥22mA
      纹波(Vp-p):<10mV
● 性能指标
      标准精度:±0.2%FS
      温度漂移:±0.015%/℃
      响应时间:≤1s(0 → 90%)
      稳定时间:≤3s
      绝缘电阻:≥100MΩ/500VDC(AC)
      隔离能力:1500VAC/1分钟50Hz
      抗电磁兼容性:符合IEC61000相关抗电磁标准
● 环境参数
      工作温度:0~+60℃
      储运温度:-20~+80℃
      环境湿度:5~+95%RH(无冷凝)
● 结构及外形尺寸
      结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
      外形尺寸:W16×H104×D110(mm) ,参见外形尺寸图
      整机重量:约110g

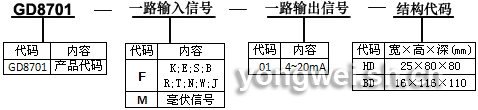

四、型号选择

  ◆热电偶类型及量程表

热电偶类型

温度范围(℃)

最小量程(℃)





偶

0~1000

80

0~1300

120

0~1600

580

400~1800

1000

0~1600

850

-200~400

120

0~1200

180

0~2300

340

0~1200

100

毫伏信号

-5~60mV

5mV

 ◆订货须知
        1. 参照选型举例,正确规范书写订货型号代码。
        2. 若不选择代码,则被认同是下列   举例 1  的订货组合方式。
             举例 1       输      入:K  0~1000℃ / 输出: 4~20mA
                          订货代码为:GD8701-FK-01  (K  0~1000℃)
             举例 2       输      入:0~50mV      输出   4~20mA
                          订货代码为:GD8701-M-01  (0~50mV)
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备:二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

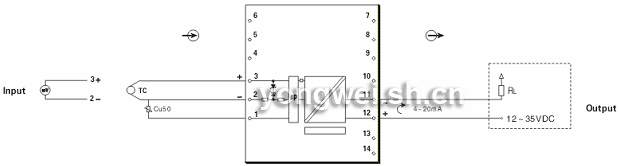

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
