  您的位置:首页->产品列表->信号转换器->GD8000系列信号隔离器
GD8711回路供电·二线制变送器输入信号隔离器(一入一出)

一、特性
      ● 将二线制变送器4~20mA信号输入隔离转换。
      ● 给变送器提供驱动电压(Uo = Ue - RL×  I - Ud)。
      ● 信号传送隔离输出4~20mA。
      ● 回路供电12~30VDC。
      ● 单通道,一路输入一路输出,输入回路短路保护。
      ● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
       ①GD8711回路供电 ·二线制变送信号输入隔离器,是向现场的二线制变送器提供隔离的电源电压,并将变送器产生的4~20mA 信号经本隔离器转换成所需的直流信号至控制系统或其它智能仪表。主要用于回路供电的 DCS、PLC 系统。
      ②本隔离器为回路供电方式,输入回路-输出回路之间 完全电磁隔离。
三、技术规格
● 产品型号:GD8711
      型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)
● 工作电源:无需外加辅助电源
● 输入回路
      输入通道:端子 1-,2+ 接线 (参见端子接线图)
      输入信号:二线制变送器 4~20mA
      最大回路电流:35mA
      电压跌落:6V
      给变送器配电电压:Uo≥Ue-RL×I-Ud

● 输出回路
      输出通道:端子 11-,12+接线(参见端子接线)
      输出电流:4~20mA ;最大回路电流35mA
      允许负载电阻:50~350Ω
      纹波(Vp-p):<10mV
● 性能指标
      标准精度:±0.1%FS(负载为100Ω时)
       *注:负载越小,精度就越高,负载每增加100Ω,精度就下降0.1%
      温度漂移:±0.015%/℃
      响应时间:≤1s(0 → 90%)
      稳定时间:≤3s
      绝缘电阻:≥100MΩ/500VDC(AC)
      隔离能力:1500VAC/1 分钟50Hz
      抗电磁兼容性:符合 IEC 61000  相关抗电磁标准
● 环境参数
      工作温度:0~+60℃
      储运温度:-20~+80℃
      环境湿度:5~+95%RH(无冷凝)
● 结构及外形尺寸
      结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
      外形尺寸:W 16×H104×D110(mm),参见外形尺寸图
      整机重量:约110g
四、型号选择

订货须知:
      参照选型举例,正确规范书写订货型号代码。
      举例1     输      入:二线制变送器4~20mA
                输      出:4~20mA
                订货代码为:GD8711-A-01
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备:二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

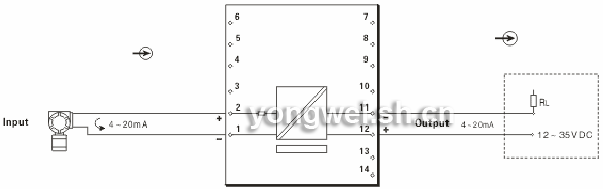

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
