GD8740回路供电·电流输入/ 输出信号隔离器（两入两出）

一、 te性
      ● 直流电流信号输入 / 输出双回路隔li栅。
      ● 回路供电方式，无需外供工作电源。
      ● 通道1（模拟量输入回路）：给二线制变送器配电，输入电流隔li。
      ● 通道2（模拟量输出回路）：4～20mA，输出电流隔li。
      ● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
       ①GD8740回路供电 . 直流信号输入输出隔离器，是集模拟量输入（检测端）和模拟量输出（操作端）功
能于一体的信号过程处理仪表。
           通道1： 连接现场二线制变送器 4～20mA信号输入，或选用直流电流信号源输入，经本隔离器转换处理，隔li输出所需的直流信号。
           通道2：将来自调节器或操作器的直流信号经本隔离器转换成所需的直流信号隔li输出， 驱动处于现场的阀门定位器、 电气转换器、 显示设备等ge种仪表。
         ②本隔离器为回路供电方式，通道 1－通到 2－输入回路－输出回路之间电磁隔li。
三、技shu规格

● 产品型号：GD8740      型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱） ● 工作电源：无需外加辅助电源，由输入回路或输出回路提供工作电源 ● 通道：1－变送器，或电流源信号 (模拟量输入)两通道隔li输入      输入回路：端子 1－，2＋接线（参见端子接线图）      信号输入：送器信号4~20mA      配电电压：16.5V~28V      电流输入：4～20 mA； 0～20mA；或指定电流      电流输入阻抗内置电阻：50Ω      输出回路：端子11－、12＋连接      输出电流：4~20mA ● 通道：2－驱动（模拟量输出）      输入回路：端子 8－，9＋接线（参见端子接线图）      电流源输入：4～20mA      zui大回路电流：35mA      输入压降：20mA时，<4V      输出回路：端子 4－、5＋连接（参见端子接线图）      输出电流：4~20mA      电压跌落：6V      负载能力计算图示：

负载电阻（计算方式）： RL≤（Ui-Ud）/ Io      zui大回路电流：35mA ● 性能指标      标准精度： 通道1 ±0.4%FS；通道2 ±0.2%FS      温度漂移：±0.015%/℃      响应时间：≤1s（0  → 90%）      稳定时间：≤3s      绝缘电阻：≥100MΩ/500V DC（AC）      隔li能力：1500VAC/1 分钟  50Hz       抗电磁兼容性：符合IEC61000  相关抗电磁标准 ● 环境参数      工作温度：0～＋60℃      储运温度：－20～＋80℃      环境湿度：5～＋95％RH（无冷凝） ● 结构及外形尺寸      结构：卡装式；模块化表芯；ABS  材质机壳；拔插式端子      外形尺寸：W16×H116×D110（mm） ，参见外形尺寸图      整机重量：约120g

四、型号选择

订货须知：
     参照选型举例，正确规范书写订货型号、代码及版本号
     举例：     通道1－变送器，或电流源（模拟量输入） ：
                      输入变送器：4～20mA ； 输出：4～20mA
                      通道2－驱动阀门转换器（模拟量输出） ：
                      输入：4～20mA  ；输出：4～20mA
                      订货代码为：GD8740-A1-01-A1-01
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
       2.连接至现场的设备：二线制或三线制非变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。

●  外形尺寸
          宽（厚）×  高  ×  深＝16×116×110（mm）

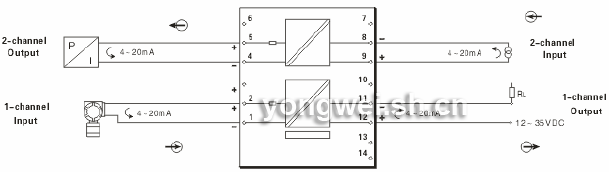

六、端子接线图
      ●  端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
