GD8733回路供电·电流信号输入隔离器(三入三出)

一、特性
      ● 将直流电流4~20mA 信号输入隔离转换
      ● 回路供电12~35VDC
      ● 信号传送隔离输出4~20mA
      ● 三路输入三路输出,输入回路短路保护
      ● 即插即拔式接线端子,DIN导轨卡式安装
二、描述
       ①GD8733回路供电 · 电流信号输入隔离器,是将4~20mA 信号经本隔离器转换成所需的直流信号以三路独立通道隔离输出。主要用于回路供电的DCS、PLC 系统。
       ②本隔离器不需要独立供电,输入回路-输出之间电磁隔离。
三、技术规格
● 产品型号:GD8733
    型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)
● 工作电源:无需外加辅助电源
● 输入回路
   三路通道隔离输入
   第一路输入通道:端子1-,2+接线(参见端子接线图)
   第二路输入通道:端子3-,4+接线(参见端子接线图)
   第三路输入通道:端子5-,6+接线(参见端子接线图)
    电流输入:4~20mA
● 输出回路
   三路通道隔离输出
   第一路输出通道:端子11-,12+接线(参见端子接线图)
   第二路输出通道:端子9-,10+接线(参见端子接线图)
   第三路输出通道:端子7-,8+接线(参见端子接线图)
   输出电流:4~20mA
   允许负载电阻:50~350Ω(4~20mA  输出时)
   纹波(Vp-p):<10mV
● 性能指标
   标准精度:±0.1%FS(负载为100Ω时)
   *注:负载越小,精度就越高,负载每增加100Ω,精度就下降0.1%
   温度漂移:±0.015%/℃
   响应时间:≤1s(0 → 90%)
   稳定时间:≤3s
   绝缘电阻:≥100MΩ/500V DC(AC)
   隔离能力:1500VAC/1分钟50Hz
   抗电磁兼容性:符合IEC61000相关抗电磁标准
● 环境参数
   工作温度:0~+60℃
   储运温度:-20~+80℃
   环境湿度:5~+95%RH(无冷凝)
● 结构及外形尺寸
   结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
   外形尺寸:W16×H104×D110(mm),参见外形尺寸图
   整机重量:约120g
四、型号选择

订货须知:
      参照选型举例,正确规范书写订货型号代码。
        举例       输      入:1路/ 2路/3路4~20mA
                   输      出:1路/ 2路/3路4~20mA
                   订货代码为:GD8733-A1-01
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备:二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

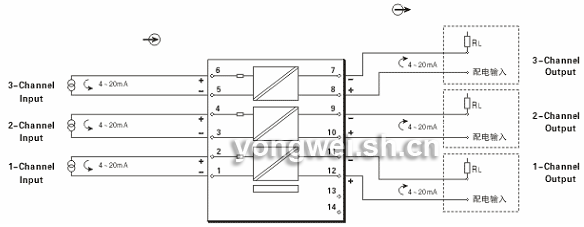

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
