  您的位置:首页->产品列表->信号转换器->GD8000系列信号隔离器
GD8721回路供电·电流输入信号隔离器(二入二出)

一、特性
      ●  将直流电流 4~20mA  信号输入隔离转换。
      ●  回路供电12~35VDC。
      ●  信号传送隔离输出4~20mA。
      ●  双通道,两路输入两路输出,输入回路短路保护。
      ●  即插即拔式接线端子,DIN导轨卡式安装。
二、描述
       ①GD8721回路供电·电流信号输入隔离器,是将4~20mA 信号经本隔离器转换成所需的直流信号以两路独立通道隔离输出。主要用于回路供电的DCS、PLC系统。
       ②本隔离器无需外供电, 输入回路-输出回路之间电磁隔离。
三、技术规格
● 产品型号:GD8721
● 型号规格(代码)
    代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)
●工作电源:无需外加辅助电源
● 输入回路
    两通道隔离输入
    第一路输入通道:端子1-,2+  接线(参见端子接线图)
    第二路输入通道:端子3-,4+  接线(参见端子接线图)
    电流输入:4~20mA
● 输出回路
    两路通道隔离输出
    第一路输出通道:端子11-,12+接线(参见端子接线图)
    第二路输出通道:端子9-,10+接线(参见端子接线图)
    输出电流:4~20mA
    允许负载电阻:50~350Ω(4~20mA  输出时)
    纹波(Vp-p):<10mV
● 性能指标
    标准精度:±0.1%FS(负载为100Ω时)
*注:负载越小,精度就越高,负载每增加100Ω,精度就下降0.1%
    温度漂移:±0.015%/℃
    响应时间:≤1s(0 → 90%)
    稳定时间:≤3s
    绝缘电阻:≥100MΩ/500V DC(AC)
    隔离能力:1500VAC/1 分钟50Hz
    抗电磁兼容性:符合IEC61000相关抗电磁标准
● 环境参数
    工作温度:0~+60℃
    储运温度:-20~+80℃
    环境湿度:5~+95%RH(无冷凝)
● 结构及外形尺寸
    结构:卡装式;模块化表芯;ABS  材质机壳;拔插式端子
    外形尺寸:W16×H104×D110(mm) ,参见外形尺寸图
    整机重量:约120g

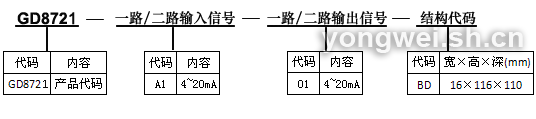

四、型号选择

订货须知:
      参照选型举例,正确规范书写订货型号代码。
        举例       输         入:一路/二路4~20mA
                       输         出:一路/二路4~20mA
                       订货代码为:GD8721-A1-01
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备:二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

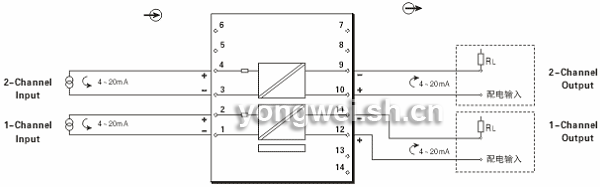

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
