GD8700无源·电流信号输入隔离器(一入一出)

一、 te性
     ● 将ge种设备的直流电流信号 4~20mA 输入。
     ● 4~20mA  电流信号输出。
     ● 1:1等效隔li传送。
     ● 单通道,一路输入一路输出,输入回路短路保护。
     ● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
      ①GD8700无源  ·电流信号输入隔离器,是将直流电流信号隔li传送。使用时无需另行供电。在实际应用中能 有效解决信号互连可能出现的问题,同时能有效yi制信号传输过程中可能的干扰。
      ②本隔离器无需外供电,输入回路-输出回路之间电磁隔li。
三、技shu规格
● 产品型号:GD8700
    型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)
● 工作电源
    无需外加辅助电源
● 输入回路
    输入通道:端子1-,2+ 接线(参见端子接线图)
    电流输入:4~20mA
    等效输入阻抗:150Ω+负载电阻(输入为20mA时)
    压降:约3V(20mA)
● 输出回路
    输出通道:端子11-,12+接线(参见端子接线图)
    输出电流:4~20mA
    允许负载电阻:0~350Ω(4~20mA输出时)
    纹波(Vp-p):<10mV
● 性能指标
    标准精度:±0.1%FS(负载为100Ω时);
    *注:负载越小,精度就越高,负载每增加100Ω,精度就下降0.1%
温度漂移:±0.015%/℃
    响应时间:≤1s(0  → 90%)
    稳定时间:≤3s
    电源电压变动影响:±0.1%(允许电压范围)
    负载电阻变化影响:±0.1%/250Ω
    通道隔li:输入-输出之间隔li
    绝缘电阻:≥100MΩ/500VDC(AC)
    隔li能力:1500VAC/1分钟50Hz
    抗电磁兼容性:符合IEC61000  相关抗电磁标准
● 环境参数
    工作温度:0~+60℃
    储运温度:-20~+80℃
    环境湿度:5~+95%RH(无冷凝)
● 结构及外形尺寸
    结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
    外形尺寸:W16×H104×D110(mm),参见外形尺寸图
    整机重量:约110g

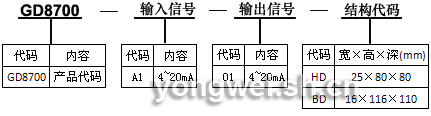

四、型号选择

订货须知:
      1、参照选型举例,正确规范书写订货型号代码。
      2、若不选择代码,则被认同是下列  举例 1 的订货组合方式。
        举例1   输         入:4~20mA
                     输         出:4~20mA
                     订货代码为:GD8700-A1-01
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
       2.连接至现场的设备:二线制或三线制非变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

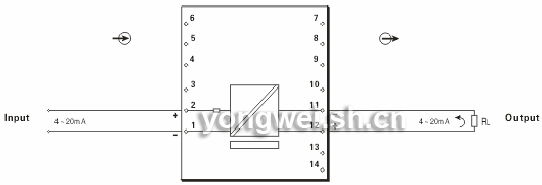

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
