GD8930开关量输出隔离器（二入二出）

一、特性
     ● 开关触点，开集晶体管或逻辑驱动器输入。
     ● 驱动电磁阀、报警器等本安设备，带反相逻辑驱动功能。
     ● 带有工作电源指示灯，输出状态指示灯。
     ● 双通道，两路隔离输入两路隔离输出。
     ● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
      ①GD8930开关量输出隔离器，通过开关触点式自由电压或逻辑电平信号输入来控制设备。适合驱动电磁阀、报警器、发光二极管（LED）等一些小功率设备，或者是其它没有能量储存的简单设备。
      ②本隔离器具备两路独立的输入和输出通道，可同时连接现场两组开关量输出。
      ③本隔离器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、技术规格

● 产品型号：GD8930
    型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）
● 工作电源：
    电源接线：独立的接线端子13－，14＋，可带电拔插
    电源电压：20~35VDC
    电流损耗：24VDC时，＜140mA
    电源指示：得电时LED灯亮：绿色
● 输入回路
    两路通道隔离输入
    第一路输入通道：端子11，12接线（参见端子接线图）
    第二路输入通道：端子8，9接线（参见端子接线图）
    输入开关类型：适合开关触点；晶体管或逻辑驱动器
    电流信号：≤1mA/24V
    开关延时：≤2s
● 输出回路
    两路通道隔离输出：0～25V逻辑信号
    第一路输出通道：端子1－,2＋接线（参见端子接线图）
    第二路输出通道：端子4－,5＋接线（参见端子接线图）
    输出特性曲线图示：

   最小输出电压：45mA时，12V
   最大输出电压：25V
   电流限制：45mA

● 输入/输出特性
    正常（反向）相位：
    ☆如果输入开关闭合，晶体管导通或端子11和12之间电压<1.4V
    ☆如果输入开关断开，晶体管不导通或端子11和12之间电压>4.5V
    输出导通，LED黄色灯亮（反相时，则不导通，LED 黄色灯灭）；
    输出不导通，LED黄色灯不亮（反相时，则导通，LED黄色灯亮）
● 隔离性能
    绝缘电阻：≥100MΩ/500VDC（AC）
    隔离能力：1500VAC/1 分钟 50Hz
    抗电磁兼容性：符合 IEC61000相关抗电磁标准
● 环境参数
    工作温度：0～＋60℃
    储运温度：－20～＋80℃
    环境湿度：5～＋95％RH （无冷凝）
● 结构及外形尺寸
    结构：卡装式；模块化表芯；ABS 材质机壳；拔插式端子
    外形尺寸：W16×H116×D110（mm），参见外形尺寸图
    整机重量：约120g

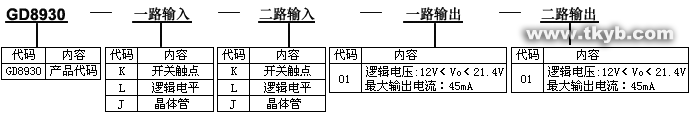

四、型号选择

订货须知：
      1、参照选型举例，正确规范书写订货型号代码。
      2、若不选择代码，则被认同是下列举例 1 的订货组合方式。
        举例 1： 1路、2路输入：开关触点
                        1路、2路输出：0～25V 逻辑信号
                        订货代码为：GD8930-2K-01-01
     举例2：     1路、2路输入:逻辑电平
                        1路、2路输出:0～25V逻辑信号
                      订货代码为：GD8930-2L-01-01
五、外形尺寸、安装图
     ● 安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ● 典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备：二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。

● 外形尺寸
宽（厚）× 高 × 深＝16×116×110（mm）

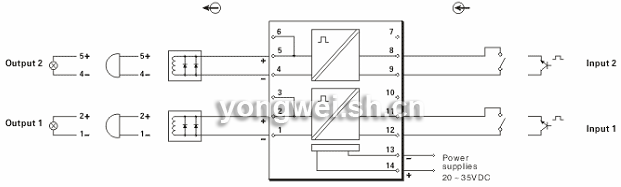

六、端子接线图
● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
