  您的位置:首页->产品列表->信号转换器->GD8000系列信号隔离器
GD8024开关量输出信号隔离器(一入一出)

一、特性
● 开关触点,开集晶体管或逻辑驱动器输入。
● 驱动电磁阀、报警器等现场设备,带反相逻辑驱动功能。
● 带有工作电源指示灯。输出状态指示灯。
● 单通道,一路输入一路输出,输入回路短路保护。
● 即插即拔式接线端子,DIN导轨卡式安装

二、描述
      ①GD8024开关量输出隔离器,通过开关触点式自由电压或逻辑电平信号输入来控制设备。适合驱动电磁阀、报警器、发光二极管(LED)等一些小功率设备,或者是其它没有能量储存的简单设备。
      ②本隔离器需要独立供电,供电电源-输入回路-输出回路之间电磁隔离。
三、技术规格
● 产品型号:GD8024
     型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)
●工作电源
     电源接线:独立的接线端子 13-,14+,可带电拔插
     电源电压:20~35VDC
     电流损耗:24VDC时,<70mA
     电源指示:得电时 LED  灯亮:绿色
● 输入回路
     输入开关类型:适合开关触点;晶体管或逻辑驱动器
     输入通道:端子11,12接线 (参见端子接线图)
     电流信号:≤1mA/24V
     开关延时:≤2s
● 输出回路
     单路通道输出:0~25V逻辑信号
     输出通道端子连接:端子 1-、2+ 接线
     输出特性曲线图示:

    最小输出电压:45mA时,20V
    最大输出电压:25V
    电流限制:45mA

● 输入/输出特性
     正常(反向)相位:
     ☆如果输入开关闭合,晶体管导通或端子11和12之间电压<1.4V
     ☆如果输入开关断开,晶体管不导通或端子11和12之间电压>4.5V
     输出导通,LED黄色灯亮(反相时,则不导通,LED 黄色灯灭);
     输出不导通,LED黄色灯不亮(反相时,则导通,LED黄色灯亮)
● 隔离性能
     绝缘电阻:≥100MΩ/500VDC(AC)
     隔离能力:1500VAC/1 分钟  50Hz
     抗电磁兼容性:符合IEC61000相关抗电磁标准
● 环境参数
     工作温度:0~+60℃
     储运温度:-20~+80℃
     环境湿度:5~+95%RH(无冷凝)
● 结构及外形尺寸
     结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
     外形尺寸:W16×H116×D110(mm),参见外形尺寸图
     整机重量: 约110g

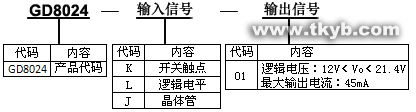

四、型号选择

订货须知:
      1、参照选型举例,正确规范书写订货型号代码。
      2、若不选择代码,则被认同是下列  举例 1 的订货组合方式。
        举例 1:   输      入:  开关触点
                   输      出: 0~25V逻辑信号
                   订货代码为:GD8024-K-01
        举例 2:   输      入: 逻辑电平
                   输      出:0~25V逻辑信号
                   订货代码为:GD8024-L-01
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备:二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

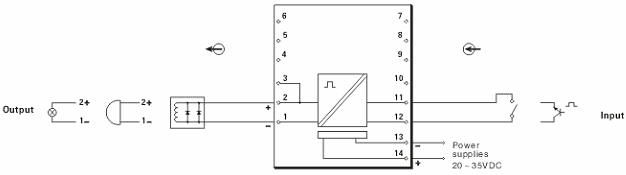

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
