  您的位置:首页->产品列表->信号转换器->GD8000系列信号隔离器
GD8924热电阻信号输入隔离器(输出回路供电 一入二出)

一、特性
      ● 二线制或三线制热电阻温度信号输入,隔离变送输出4~20mA。
      ● 输出回路供电12~35V 。
      ● 智能化,可进行现场组态设定。也可选择固定的热电阻类型和温度量程范围输入。
      ● 模块化表芯设计,无需零点和满度调节,自动动态校准零点、温度飘移自动补偿。
      ● 带有工作电源指示灯。
      ● 单通道,一入二出,输入回路过流保护。
      ● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
      ①GD8924热电阻信号输入隔离器(输出回路供电),将现场的热电阻信号输入,隔离转换为与温度成线性的4 ~20mA信号,以两路独立通道隔离输出至控制系统或其它单元组合仪表。主要用于既要保持独立供电型的优越性能,又能满足具有输出回路供电功能的DCS、PLC系统。
      ②智能化的热电阻信号隔离器。可对热电阻类型和量程范围进行组态设定。
      ③本隔离器具备独立供电方式和输出回路供电接口要求,供电电源-输入回路-输出回路之间电磁隔离。
三、技术规格
● 产品型号: GD8924
    型号规格(代码): 代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)
● 工作电源
    电源接线:独立的接线端子13-,14+,可带电拔插
    电源电压:20~35VDC
    电流损耗:24VDC时,<70mA
    电源指示:得电时LED灯亮:绿色
● 输入回路(Exia IIC危险区)
    输入通道: 端子1、2、3 接热电阻(参见端子接线图)
    输入热电阻类型:Pt100;Pt10;Cu50;Cu100等各型热电阻
    引线电阻:≤5Ω
● 输出回路(安全区)
    两路通道隔离输出:
    第一路输出通道:端子11-、12+ 接线(参见端子接线图)
    第二路输出通道:端子8-、9+ 接线(参见端子接线图)
    输出电流(Io):4~20mA
    输出回路供电电压 (Uo):12~35V
    电压跌落(Ud):5V
    电流输出时允许负载:RL≤(Uo-Ud)/Io
    纹波(Vp-p):<10mV
● 性能指标
    标准精度:±0.2%FS
    温度漂移:±0.015%/℃
    响应时间:≤1s(0  → 90%)
    稳定时间:≤3s
    电源电压变动影响:±0.1%(允许电压范围)
    负载电阻变化影响:±0.1%/250Ω
    通道隔离:输入-输出-电源之间隔离
    绝缘电阻: ≥100MΩ/500V DC(AC)
    隔离能力:1500VAC/1 分钟50Hz
    抗电磁兼容性:符合IEC61000相关抗电磁标准
● 环境参数
    工作温度:0~+60℃
    储运温度:-20~+80℃
    环境湿度:5~+95%RH(无冷凝)
● 结构及外形尺寸
    结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
    外形尺寸:W16×H116×D110(mm) ,参见外形尺寸图
    重量:约115g

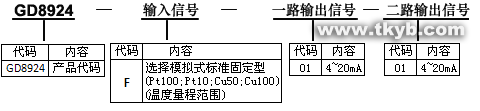

四、型号选择

◆热电偶类型及量程表

热电阻类型

温度范围(℃)

最小量程(℃)

Pt100

-200~800

50

Pt10

-200~800

200

Cu50

-50~150

50

Cu100

-50~150

50

◆订货须知
      1. 参照选型举例,正确规范书写订货型号代码。
      2. 若不选择代码,则被认同是下列 举例 1 的订货组合方式。
      3. 在第一输出通道、第二输出通道中选择电流或电压输出时,因许负载电阻的关系,请将电流输出设定为第一路通道输出。
         举例1      输      入:Pt100 0~100℃ 输出:1路、2路 4~20mA
                    订货代码为:GD89204-F-01-01 (Pt100 0~100℃)
         举例2(智能可组态)
                    输      入: Pt100 0~100℃ 输出:1路、2路 4~20mA
                    订货代码为:GD8924-I-01-01    (Pt100 0~100℃)
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备:二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

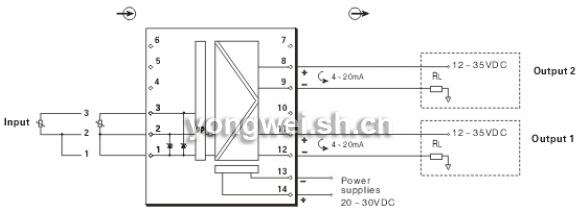

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
