GD8923热电阻信号输入隔离器(输出回路供电 一入一出)

一、特性
    ● 二线制或三线制热电阻温度信号输入,隔离变送输出4~20mA。
    ● 输出回路供电12~35V。
    ● 智能化,可进行现场组态设定。也可选择固定的热电租类型和温度量程范围输入。
    ● 模块化表芯设计,无需零点和满度调节,自动动态校准零点、温度飘移自动补偿。
    ● 带有工作电源指示灯。
    ● 单通道,一路输入一路输出,输入回路短路保护。
    ● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
    ①GD8923热电阻信号输入隔离器(输出回路供电),将现场热电阻温度信号输入,隔离转换与温度成线性的4~20mA信号输出至控制系统或其它单元组合仪表。
    ②主要用于既要保持独立供电型的优良性能,又能满足具有输出回路供电功能的 DCS、PLC 系统。
    ③智能化的热电阻信号隔离器。可对热电阻类型和量程范围进行组态设定。
    ④本隔离器具备独立供电方式和输出回路供电接口要求,供电电源-输入回路-输出回路之间电磁隔离。

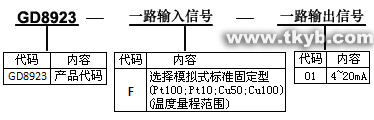

三、型号选择

   ◆热电阻类型及量程范围

热电阻类型

温度范围(℃)

最小量程(℃)

Pt100

-200~800

50

Pt10

-200~800

200

Cu50

-50~150

50

Cu100

-50~150

50

   ◆订货须知
      1. 参照选型举例,正确规范书写订货型号代码。
      2. 若不选择代码,则被认同是下列   举例 1  的订货组合方式。
         举例1        输     入:Pt100   0~100℃ / 输出:4~20mA
                            外形  尺寸:25×80×80
                            订货代码为:GD8923-F-01-HD   (Pt100   0~100℃)
         举例2(智能可组态)
                             输      入: Pt100   0~150℃ / 输出: 4~20mA
                             外形  尺寸:16×116×110
                             订货代码为:GD8923-I-01-BD  (Pt100   0~150℃)
四、技术规格
● 产品型号:GD8923
● 型号规格(代码)
   代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)
● 工作电源
   电源接线:独立的接线端子 13-,14+,可带电拔插
   电源电压:20~35VDC
   电流损耗:24VDC时,<70mA
   电源指示:得电时LED灯亮:绿色
● 输入回路
   输入通道:端子1、2、3接热电阻 (参见端子接线图)
   输入热电阻类型:Pt100;Pt10;Cu50;Cu100 等各型热电阻
   引线电阻:≤5Ω
● 输出回路
   输出通道:端子 11-、12+ 接线  (参见端子接线图)
   输出电流(Io):4~20mA
   输出回路供电电压(Uo):12~35V
   电压跌落(Ud):5V
   电流输出时允许负载:RL≤(Uo-Ud)/Io
   纹波(Vp-p):<10mV
● 性能指标
   标准精度:±0.2%FS
   温度漂移:±0.015%/℃
   响应时间:≤1s(0  → 90%)
   稳定时间:≤3s
   电源电压变动影响:±0.1%(允许电压范围)
   负载电阻变化影响:每20℃误差1℃
   通道隔离:输入-输出-电源之间隔离
   绝缘电阻:≥100MΩ/500V DC(AC)
   隔离能力:1500VAC/1 分钟50Hz
   抗电磁兼容性:符合IEC61000相关抗电磁标准
● 环境参数
   工作温度:0~+60℃
   储运温度:-20~+80℃
   环境湿度:5~+95%RH(无冷凝)
● 结构及外形尺寸
   结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
   外形尺寸:W16×H116×D110(mm),参见外形尺寸图
   整机重量:约110g

五、外形尺寸、安装图
    ● 安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
    ● 典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备:二线制或三线制非智能变送器有源电流号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

  ● 外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

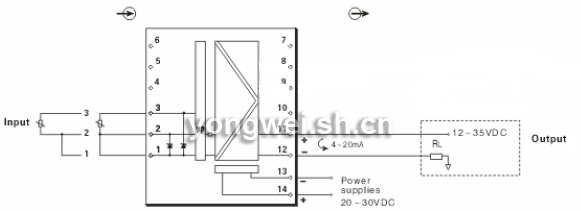

六、端子接线图
    ● 端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
