  您的位置:首页->产品列表->信号转换器->GD8000系列信号隔离器
GD8910热电偶或毫伏信号输入隔离器(一入二出)

  一、特性
      ● 热电偶温度变送隔离输出。
      ● 智能化,可进行现场组态设定。也可选择固定的热电偶类型和温度量程范围输入。
      ● 模块化表芯设计,无需零点和满度调节,自动动态校准零点、温度飘移自动补偿。
      ● 带有工作电源指示灯。
      ● 单通道,一路输入,分配隔离成两路输出,输入回路短路保护。
      ● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
     ①GD8910热电偶或毫伏信号输入隔离器,是将现场的热电偶或毫伏信号隔离转换,以两路独立通道输出直流信号至控制系统或其它智能仪表。
     ②智能化的热电偶信号隔离器。 可通过计算机对热电偶类型和量程范围进行组态设定。
     ③本隔离器需要独立供电,供电电源-输入回路-输出—回路之间电磁隔离。
三、技术规格
● 产品型号:GD8910
     型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)
● 工作电源
     电源接线:独立的接线端子 13-,14+,可带电拔插
     电源电压:20~35VDC
     电流损耗:24VDC时,<70mA
     电源指示: 得电时 LED  灯亮:绿色
● 输入回路(Exia IIC危险区)
     输入通道:端子 1-,2+  接线  (参见端子接线图)
     电流信号:4~20mA;0~20mA;或指定电流量程
     电压信号:1~5V;0~5V;0~10V;或指定电压量程
     输入阻抗:内置输入电阻 50Ω
● 输出回路(安全区)
     两路通道隔离输出
     第一路输出通道:端子10,11,12接线(参见端子接线图)           第二路输出通道:端子7,8,9  接线 (参见端子接线图)
     输出电流:4~20mA;0~20mA;或指定电流量程
     电流输出时允许负载:0~550Ω(4~20mA,0~20mA 输出时)
     输出电压:1~5V;0~5V;0~10V;或指定电压量程
     电压输出阻抗:内置输出电阻250Ω
     纹波(Vp-p):<10mV
● 性能指标
     标准精度:±0.2%FS(测量范围3~5mV时,精度为±0.3%FS
     温度漂移:±0.015%/℃
     响应时间:≤1s(0  → 90%)
     稳定时间:≤3s
     电源电压变动影响:±0.1%(允许电压范围)
     负载电阻变化影响:±0.1%/250Ω
     温度补偿范围:-5~60℃
     冷端温度补偿误差:每 20℃误差1℃
     通道隔离:输入-输出-电源之间隔离
     绝缘电阻:≥100MΩ/500VDC(AC)
     隔离能力:1500VAC/1 分钟50Hz
     抗电磁兼容性:符合IEC61000相关抗电磁标准
● 环境参数
     工作温度:0~+60℃
     储运温度:-20~+80℃
     环境湿度:5~+95%RH  (无冷凝)
● 结构及外形尺寸
     结构:卡装式;模块化表芯;ABS  材质机壳;拔插式端子
     外形尺寸:W 16×H116×D110(mm) ,参见外形尺寸图
     整机重量:约115g

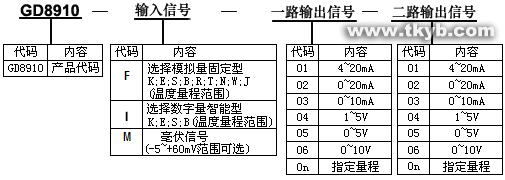

四、型号选择

   ◆热电偶类型及量程表

热电偶类型

温度范围(℃)

最小量程(℃)



K

0~1300

120

E

0~1000

80

S

0~1600

580

B

400~1800

1000

R

0~1600

850

T

-200~400

120

N

0~1200

180

W

0~2300

340

J

0~1200

100

毫伏信号

-5~60mV

5mV

订货须知:
  1. 参照选型举例,正确规范书写订货型号代码。
  2. 若不选择代码,则被认同是下列   举例 1  的订货组合方式。
  3. 在第一输出通道、第二输出通道中选择电流或电压输出时, 因许负载电阻的关系,请将电流输出设定为第一路通道输出。
   举例 1       输      入:K  0~1300℃ / 输出:1路、2路 4~20mA
                订货代码为:GD8910-FK-01-01   (K  0~1300℃)
   举例 2 (智能可组态)
                输      入:K  0~1300℃ / 输出:1路、2路  4~20mA
                订货代码为:GD8910-IK-01-01   (K  0~1300℃)
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备:二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

●  外形尺寸
       宽(厚)×  高  ×  深=16×116×110(mm)

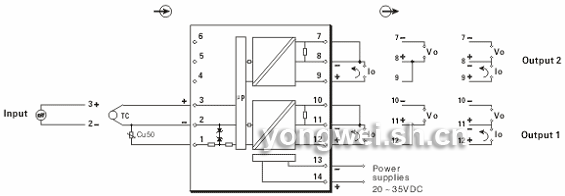

六、端子接线图
    ● 端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
