GD8054直流信号输入隔离器(二入二出)

  一、特性
      ● 将现场设备的直流信号输入。
      ● 标准模拟信号电隔离。
      ● 线性化转换输出,可选择4~20mA或1~5V信号,以及其它所需的直流信号。
      ● 模块化表芯设计无需零点和满度调节。
      ● 带有工作电源指示灯。
      ● 双通道,两路隔离输入两路隔离输出,输入回路短路保护。
      ● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
     ①GD8054直流信号输入隔离器,以两路独立的输入通道将现场直流信号经隔离限能处理,转换成以两路隔离的标准过程信号输出至控制系统或其它智能仪表。
     ②本隔离器需要独立供电,供电电源-输入回路-输出回路之间电磁隔离。
三、技术规格
● 产品型号:GD8054
     型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)
● 工作电源
     电源接线:独立的接线端子 13-,14+,可带电拔插
     电源电压:20~35VDC
     电流损耗:24VDC时,<50mA
     电源指示:得电时 LED 灯亮:绿色
● 输入回路
     两路通道隔离输入
     第一路输入通道: 端子 1-,2+ 接线(参见端子接线图)
     第二路输入通道:端子 4-,5+ 接线(参见端子接线图)
     电流信号:4~20mA;0~20mA;或指定电流量程
     电压信号:1~5V;0~5V;0~10V;或指定电压量程
     输入阻抗:内置输入电阻50Ω
● 输出回路
     两路通道隔离输出
     第一路输出通道:端子 10,11,12接线(参见端子接线图)
     第二路输出通道:端子 7,8,9接线(参见端子接线图)
     输出电流:4~20mA;0~20mA;或指定电流量程
     电流输出时允许负载:0~550Ω(4~20mA,0~20mA输出时)
     输出电压:1~5V;0~5V;0~10V;或指定电压量程
     电压输出阻抗:内置输出电阻 250Ω
     纹波(Vp-p):<10mV
●性能指标
     标准精度:±0.1%FS
     温度漂移:±0.015%/℃
     响应时间:≤1s(0  → 90%)
     稳定时间:≤3s
     电源电压变动影响:±0.1%(允许电压范围)
     负载电阻变化影响:±0.1%/250Ω
     通道隔离:输入1-输入 2-输出 1-输出 2-电源之间隔离
     绝缘电阻:≥100MΩ/500V DC(AC)
     隔离能力:1500VAC/1 分钟50Hz
     抗电磁兼容性:符合IEC61000相关抗电磁标准
● 环境参数
     工作温度:0~+60℃
     储运温度:-20~+80℃
     环境湿度:5~+95%RH  (无冷凝)
● 结构及外形尺寸
     结构:卡装式;模块化表芯;ABS  材质机壳;拔插式端子
     外形尺寸:W 16×H116×D110(mm) ,参见外形尺寸图
     整机重量:约120g
四、型号选择

订货须知
    1、参照选型举例,正确规范书写订货型号代码。
    2、若不选择代码,则被认同是下列  举例 1 的订货组合方式。
     举例1       输      入:1路 4~20mA;2路 4~20mA
                 输     出:1路 4~20mA;2 路 4~20mA
                 外形  尺寸:16×116×110
                 订货代码为:GD8054-A1-A1-01-01-BD
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备:二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

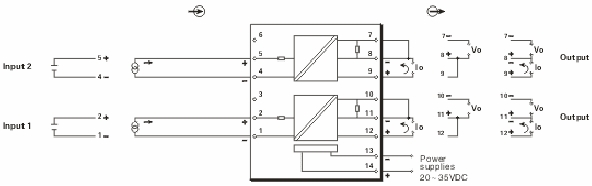

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
