GD8053直流信号输入隔离器(一入二出)

  一、产品应用
      ● 将现场设备的直流信号输入。
      ● 标准模拟信号电隔离。
      ● 线性化转换输出,可选择4~20mA或1~5V信号,以及其它所需的直流信号。
      ● 模块化表芯设计无需零点和满度调节。
      ● 带有工作电源指示灯。
      ● 单通道,一路输入,分配隔离成两路输出,输入回路短路保护。
      ● 即插即拔式接线端子,DIN导轨卡式安装。
二、产品描述
      ①GD8053直流信号输入隔离器, 将不同输入的直流信号经隔离限能处理,转换分配成两路成标准过程信号输出至控制系统或其它仪表。
      ②本隔离器需要独立供电,供电电源-输入回路-输出回路之间电磁隔离。
三、型号规格
● 产品型号:GD8053
● 型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)
● 工作电源
     电源接线:独立的接线端子 13-,14+,可带电拔插
     电源电压:20~35VDC
     电流损耗:24VDC时,<45mA
     电源指示:得电时LED灯亮:绿色
● 输入回路
    输入通道:端子1-,2+  接线(参见端子接线图)
    电流信号:4~20mA;0~20mA;或指定电流量程
    电压信号:1~5V;0~5V;0~10V;或指定电压量程
    输入阻抗:内置输入电阻50Ω
● 输出回路
    两路通道隔离输出
    di一路输出通道:端子10,11,12接线(参见端子接线图)
    第二路输出通道:端子7,8,9  接线(参见端子接线图)
    输出电流:4~20mA;0~20mA;或指定电流量程
    电流输出时允许负载:0~550Ω(4~20mA,0~20mA 输出时)
    输出电压:1~5V;0~5V;0~10V;或指定电压量程
    电压输出阻抗:内置输出电阻250Ω
    纹波(Vp-p):<10mV
●  性能指标
     标准精度:±0.1%FS
     温度漂移:±0.015%/℃
     响应时间:≤1s(0  → 90%)
     稳定时间:≤3s
     电源电压变动影响:±0.1%(允许电压范围)
     负载电阻变化影响:±0.1%/250Ω
     通道隔离:输入-输出1-输出2-电源之间隔离
     绝缘电阻:≥100MΩ/500V DC(AC)
     隔离能力:1500VAC/1 分钟50Hz
     抗电磁兼容性:符合IEC61000相关抗电磁标准
●  环境参数
     工作温度:0~+60℃
     储运温度:-20~+80℃
     环境湿度:5~+95%RH(无冷凝)
●  结构及外形尺寸
     结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
     外形尺寸:W16×H116×D110(mm),参见外形尺寸图
     整机重量:约115g

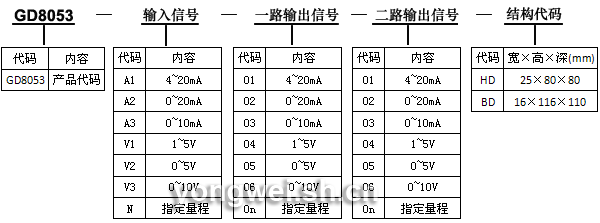

四、型号选择

订货须知
    1. 参照选型举例,正确规范书写订货型号代码。
    2. 若不选择代码,则被认同是下列 举例1 的订货组合方式。
    3. 在di一输出通道、第二输出通道中选择电流或电压输出时,因负载电阻的关系,请将电流输出设定为di一路通道输出。
    举例1  输    入:4~20mA
           输    出:1路 4~20mA;2 路 4~20mA
           外形尺寸:16×116×110
           订货代码为:GD8053-A1-01-01-BD
  举例2    输     入:4~20mA
           输      出:1路 4~20mA;2路 1~5V
           外形尺寸:16×116×110
           订货代码为:GD8053-A1-01-04-BD
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备:二线制或三线制非变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

   ●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

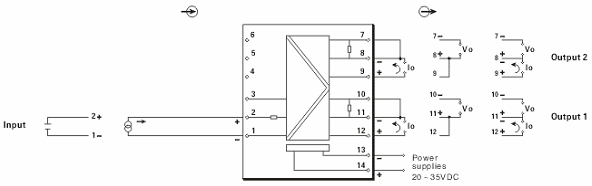

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
