GD8314-EX现场电源信号输入报警设定器

一、特性
      ●  用于2线制或3线制变送器和有源 4～20mA信号的报警设定。
      ●  带有两组继电器转换触点报警输出。
      ●  用户可选一组或两组报警输出。
      ●  带有工作电源指示灯。输出状态报警指示灯。
      ●  含隔离式安全栅功能，本安输入回路 [Exia]IIC。
      ●  即插即拔式接线端子，DIN导轨卡式安装。
二、描述
      ①GD8314-EX现场电源信号输入报警设定器，连接来自危险区域的二线制或三线制 4~20mA变送器或电流源，通过转换继电器，向安全区提供一组或两组报警信号。当报警时（上限或下限）触点吸合，正常时触点断开。
      ②本报警设定器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。
三、技术规格

●产品型号：GD8314-EX
●型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
●工作电源
   电源接线：独立的接线端子13－，14＋，可带电拔插
    电源电压：20~35VDC
    余波Wpp：＜5％
    电流损耗：约60mA
    电源指示：得电时LED 灯亮；绿色
●输入回路（Exia IIC危险区）
   输入通道：端子 1，2，3 接线 （参见端子接线图）
    变送器信号输入：4～20mA
    驱动变送器的配电电压：16.5～28V
    可选择电流源信号输入：4～20mA；0～20mA；或指定电流量程
    输入阻抗：内置输入电阻50Ω
●输出回路（安全区）
     输出通道：两组继电器带转换触点
●继电器特性
   响应时间：≤2ms
    驱动电压：250VAC或30VDC
    输出电流：2A
    负载类型：电阻性负载
    报警点设定：通过电位器旋钮调节上限点设定（HS）；下限点设定（LS）
    报警点电流范围：0.5~22mA
    报警点的温度漂移：≤1.5A/℃
   回滞：量程的1％
    报警LED 灯指示：上限报警（HA）；下限报警（LA）

 ●性能指标
      标准精度：±0.1%FS
      温度漂移：±0.015%/℃
      响应时间：≤1s（0→ 90%）
      稳定时间：≤3s
      通道隔离：输入－输出－电源之间隔离
      绝缘电阻：≥100MΩ/500V DC（AC）
      隔离能力：1500VAC/1分钟50Hz
      安全区与危险区之间间隔离电压：250VAC
      抗电磁兼容性：符合IEC61000相关抗电磁标准
●环境参数
      工作温度：0～＋60℃
      储运温度：－20～＋80℃
      环境湿度：5～＋95％RH（无冷凝）
●结构及外形尺寸
     结构：卡装式模块化表芯ABS 材质机壳拔插式端子
     外形尺寸：W16×H116×D110（mm），参见外形尺寸图
     整机重量：约115g
●安全防爆认证参数
     整机满足：GB3836.1-2000和GB3836.4－2000
     标准相关要求
     防爆等级标志：[Exia]IIC
     安全认证参数：
        Um：250V；Uo：28V；Io：93mA
         Ro：300Ω；Lo：1.5mH；Co：0.083μF

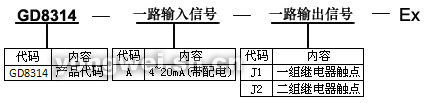

四、型号选择

订货须知：
     1. 参照选型举例，正确规范书写订货型号代码。
     2. 若不选择代码，则被认同是下列举例1的订货组合方式。
     举例 1：    输         入： 变送器 4～20mA （带配电）
                        输         出：2组继电器触点
                        订货代码为：GD8314-A-J2-EX
     举例 2：    输         入：0～20mA
                        输        出 ：一组继电器触点
                        订货代码为：GD8314-A2-J1-EX
五、外形尺寸、安装图
      ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ●  典型应用
       1. 适合将现场信号输入隔离转换：信号一入二出。
       2. 适用于连接至现场的设备：二线制或三线制非智能变送器，有源电流信号。
       3. 现场设备所处区域：0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
       4. 安全栅输出端连接：可与单元组合仪表及 DCS/PLC等系统配套使用。

●  外形尺寸
          宽（厚）×  高  ×  深＝16×116×110（mm）

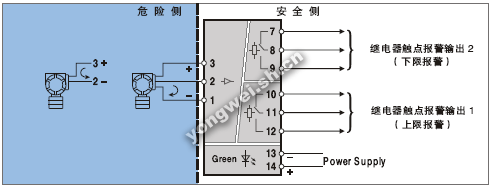

六、端子接线图
      ●  端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
