GD8910-EX热电偶、毫伏信号输入 隔离式安全栅(一入二出)
一、 te性
●热电偶温度变送隔li输出。
●将一组热电阻温度信号转换为两路直流信号。
●化,带微处理器。可通过编程器或计算机对热电 偶类型和量程范围进行组态设定。
●模块化表芯设计,内部采用数字化调校,无需零点和满度调节电位器,自动动态校准零点、温度飘移自动补偿。
●带有工作电源指示灯。
●单通道,一路输入,分配隔li成两路输出, 本安输入回路 [Exia]IIC,输入回路短路保护。
●即插即拔式接线端子,DIN导轨卡式安装。
二、描述
①GD8910-EX热电偶或毫伏信号输入 隔离式安全栅,是将现场危险区域的热电偶或毫伏信号经本 隔离式安全栅隔li转换,以两路du立通道输出直流信号至an全区的控制系统或其它仪表。
②化的热电偶 隔离式安全栅。可通过计算机对热电偶类型和量程范围进行组态设定。
③本 隔离式安全栅需要du立供电,供电电源-输入回路-输出回路之间电磁隔li。
三、技shu规格
●产品型号:GD8910-EX
●型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)。
●工作电源:
电源接线:du立的接线端子13-,14+,可带电拔插
电源电压:20~35VDC
余波Wpp:<5%
电流损耗:约80mA
电源指示:得电时LED 灯亮:绿色
●输入回路(Exia IIC危险区)
输入通道: 端子 1-,2+ 接线(参见端子接线图)
电流信号:4~20mA;0~20mA;或指定电流量程
电压信号:1~5V;0~5V;0~10V;或指定电压量程
输入阻抗:内置输入电阻50Ω
●输出回路(an全区)
两路通道隔li输出
di一路输出通道:端子10,11,12接线(参见端子接线图)
第二路输出通道:端子7,8,9 接线(参见端子接线图)
输出电流:4~20mA;0~20mA;或指定电流量程
电流输出时允许负载:0~550Ω(4~20mA,0~20mA 输出时)
输出电压:1~5V;0~5V;0~10V;或指定电压量程
电压输出阻抗:内置输出电阻250Ω
●性能指标
标准精度:±0.2%FS(测量范围3~5mV时,精度为±0.3%FS)
温度漂移:±0.015%/℃ |
响应时间:≤1s(0→ 90%)
稳定时间:≤3s
电源电压变动影响:±0.1%(允许电压范围)
负载电阻变化影响:±0.1%/250Ω
温度补偿范围:-5~60℃
冷端温度补偿误差:每20℃误差1℃
通道隔li:输入-输出-电源之间隔li
绝缘电阻:≥100MΩ/500VDC(AC)
隔li能力:1500VAC/1 分钟50Hz
an全区与危险区之间间隔li电压:250VAC
抗电磁兼容性:符合IEC61000相关抗电磁标准
●环境参数
工作温度:0~+60℃
储运温度:-20~+80℃
环境湿度:5~+95%RH(无冷凝)
●结构及外形尺寸
结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
外形尺寸:W16×H116×D110(mm),参见外形尺寸图
整机重量:约115g
●an全防爆认证参数:整机满足GB3836.1-2000和GB3836.4-2000标准相关要求
防爆等ji标志:[Exia]IIC
an全认证参数:Um:250V;Uo:12V;Io:24mA
Ro:500Ω;Lo:5mH;Co:0.1μF |

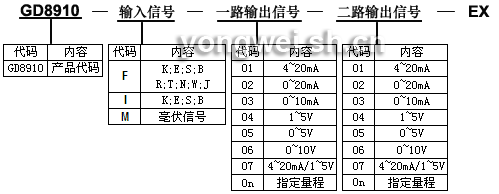

四、型号选择
◆热电偶类型及量程表
热电偶类型 |
温度范围(℃) |
zui小量程(℃) |
热
电
偶 |
K |
0~1300 |
120 |
E |
0~1000 |
80 |
S |
0~1600 |
580 |
B |
400~1800 |
1000 |
R |
0~1600 |
850 |
T |
-200~400 |
120 |
N |
0~1200 |
180 |
W |
0~2300 |
340 |
J |
0~1200 |
100 |
毫伏信号 |
-5~60mV |
5mV |
◆订货须知
1. 参照选型举例,正确规范书写订货型号代码。
2. 若不选择代码,则被认同是下列举例1的订货组合方式。
3. 在di一输出通道、第二输出通道中选择电流或电压输出时,因许负载电阻的关系,请将电流输出设定为di一路通道输出。
举例 1 输 入:K 0~1300℃ / 输出:1路、2路 4~20mA
订货代码为:GD8910-Fk-01-01-EX (K 0~1300℃)
举例 2 (可组态)
输 入:K 0~1300℃ / 输出:1路、2路 4~20mA
订货代码为:GD8910-Ik-01-01-EX (K 0~1300℃)
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装,以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔li转换:信号一入二出。
2. 适用于连接至现场的设备:二线制或三线制非变送器,有源电流信号。
3. 现场设备所处区域:0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. an全栅输出端连接:可与单元组合仪表及 DCS/PLC等系统配套使用。
● 外形尺寸
宽(厚)× 高 × 深=16×116×110(mm)

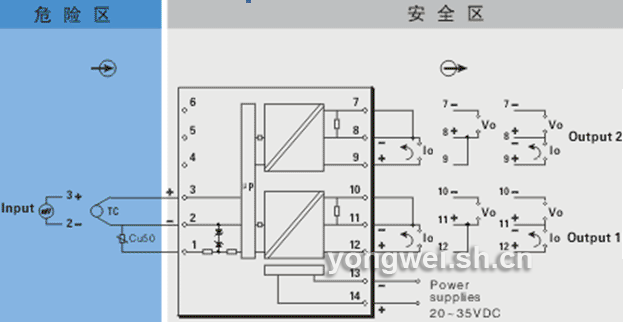

六、端子接线图
● 端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm
2的多束或单股电缆。
