GD5000低压复合开关

一、概述
　　GD5000系列低压复合开关是一种化、环保型低压电容投切开关，它融合了可控硅和交流接触器的优点、将可控硅与继电器并联，采用单片机控制，在投入和切除的瞬间由可控硅承担过零投切（即电压过零时投入，电流过零时切除），然后由磁保持继电器接通运行。由于可控硅过零投切，具有无涌流 te点，并且导通时间ji短，不会引起发热，磁保持继电器在吸合和断开瞬间都没有涌流和火花，对电网无冲击，是理想的电容器投切开关。
二、功能介绍
　　过零投切：
    ☆ 投入过程：电压过零时，先使双向可控硅触发导通，待双向可控硅触发稳定后，使磁保持继电器吸合导通，然后撤除双向可控硅触发信号，在电流过零时，双向可控硅自然关断，完成投入过程。
    ☆ 切除过程：电流过零时，shou先触发双向可控硅导通，然后将磁保持继电器断开，zui后，撤除双向可控硅触发信号，可控硅延时过零断开，实现电流过零切障。
　　保护功能：
    ☆ 电压故障缺相保护：系统电压缺相供电时，开关拒绝闭合，若在接通后出现缺相则自动断开。
    ☆ 电源电压缺相保护：工作电源缺相供电时，开关拒绝闭合，接通后若出现缺相则自动断开。
    ☆ 自诊断故障保护：系统自动监控可控硅、继电器的运行状态，若出现故障，则拒绝闭合，如果在闭台状态，则自动断开。
    ☆ 空载保护：未接负载时开关拒绝闭合。
    ☆ 断电保护：在接通状态下遇到突然停电，复台开关将自动跳闸断开
三、参数指标
　　环境温度：-25℃~+55℃
　　相对湿度：40℃时，20%~90%
　　绝缘等ji：在正常大气条件下≥10MΩ
　　涌 流：小于2倍额定电流
　　接触压降：≤100mV
　　响应时间：<1000mS
　　输入阻抗：≥6.8KΩ
　　导通阻抗：≤O.003Ω
　　整机功耗：<5VA
　　工作电压：AC380V/220V三相四续（Y型）；失真虚<5%
　　控制客量：共补三相容量≤30Kvar；分补每相容量≤1OKvar
　　每次接通与关断间隔：≥1S
　　连续两次接通间隔:三相共补≥120S；三相分补≥5S
四、产品选型

五、控制信号说明
　　本复合开关的控制信号为DC12V，当接收到高电平时，进入投入状态（开关吸合）；当接收到低电平时，则退出投入状态（开关断开）。复古开关断开后，需要延时120S后才能进行zui次投入。

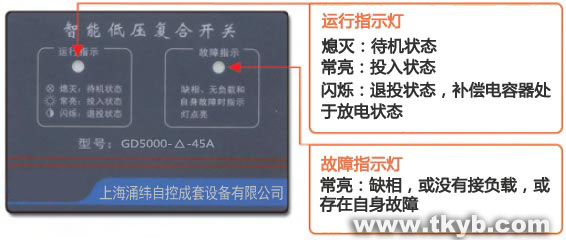

六、指示灯说明

七、注意事项
　　◇交流输入、输出严禁接反，相序不要接错位。
　　◇控制信号极性要连接正确。
　　◇严禁在信号输入端接入220V电压;负载不得短路。
　　◇严禁将采用△接法的产品接入对零线的电容或其他盛性负载零件。
　　◇标记为N的端子需可靠地接入零线，否责会烧毁内部变压器。
　　◇注意开关的适用容置。
　　◇应在线路上接入抗涌流器件（如避雷器）以瞄过压，
　　◇在谐波较大的场合应接入合适限流电抗器。
　　◇辅入输出端子接线需钮紧，连接可靠，不得松动。
八、复合开关与系统接线图

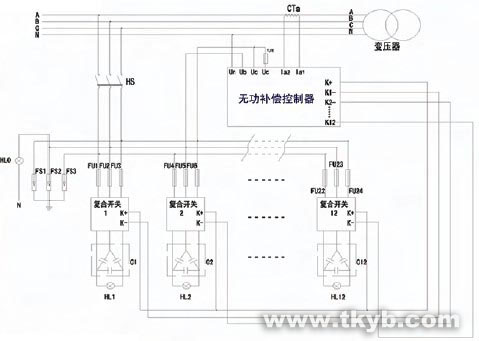

　　①共补接线方法

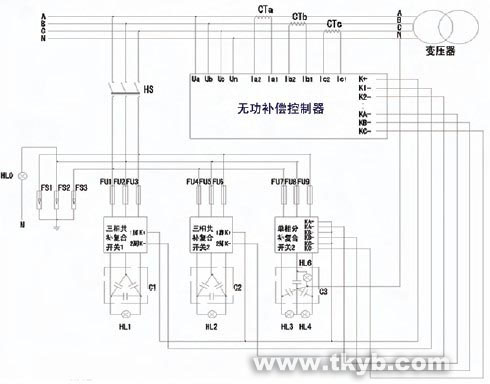

　　②综合补偿接线方法

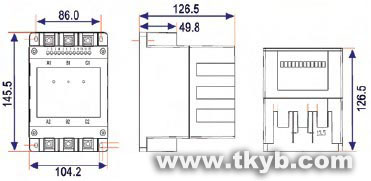

九、安装尺寸
