您的位置:首页产品列表 ->电量变送器

三组合交流电流(电压)变送器
型号:YWE-3I(U)

一、概述
  交流电流(电压)变送器是一种能将被测交流电流(交流电压)转换成按线性比例输出直流电压或直流电流的仪器,广fan应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。交流电流、电压变送器具有单路、三路组合结构形式,其 te点为:
  1、准确度高(典型:0.2% z好0.05%)。
  2、整个量程范围都有ji高的线性度。
  3、集成化程度高,结构简单,优良的温度 te性和长期工作稳定性,使变送器免于定期校验。

二、主要技术指标

执行标准:GB/T 13850-1998idtIEC688:1992
准 确 度:0.2%,0.5%
整机功耗:≤3VA
工作稳定性:年变化< 0.2%
工频nai压:AC2.0kV/min.1mA
绝缘电阻:≥20M Ω(DC500V)
冲击电压:5kV(峰值),1.2/50 μS
响应时间:≤350ms
输入范围:AC0~10A、AC0~500V可选,频率50/60Hz
过载能力:电流:2倍连续, 30倍/秒。电压:2倍连续
吸收功率:每路< 0.45VA/450V, <0.2VA/100V,<0.1VA/5A
输出信号:DC0~5V,DC1~5V,DC0~20mA,DC4~20mA等
负载电阻:电流输出:+12V、+15V辅助电源时RL≤270Ω
                    +24V辅助电源时RL≤600Ω
电压输出:RL≥2KΩ
工作环境:-10~50℃,20%~90%无凝露
贮存环境:-40~70℃,20%~95%无凝露
安装方式:DIN(35mm)导轨安装及M4镙钉固定
外形尺寸:110 mm×75 mm×70mm

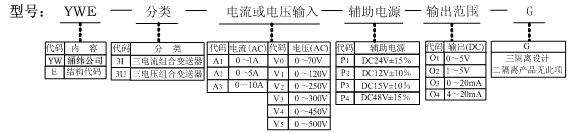

三、产品选型表

例:YWE-3I-A2-P2-04
YWE系列三电流组合变送器?输入电流范围:0~5AAC 辅助电源:12VDC±10%?输出范围:DC4~20mA

四、接线图



五、产品调试
  找到对应于变送器面板上相应的ZEROA、CALA、ZEROB、CALB、和ZEROC、CALC六个调试孔,其内的电位器分别为A、B、C三路的零点和满度调校电位器,调校时用小螺丝刀慢慢旋转至所需精度即可。

六、注意事项
  1、输入、输出、辅助电源接线bixu正确,不能错位。
  2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。
  3、产品出厂时已调校好零点和精度,请勿随意调整。
