YWT703-E系列电力测控仪

一、概述

  YWT703-E系列表是一款集测量、监控、LCD显示、数字通信于一体的多功能测控仪其内部采用高精度计量芯片进行计量,保障产品精度;使用ARM内核32CPU,确保产品运行an全。可广fan应用于建筑、电力系统、低压配电、工业自动化、能源管理系统及自动化等领域。

二、功能 te点

实时测量

电流

三相电流、零序电流

相电压

三相电压

线电压

三相线电压

有功功率

三相有功功率、三相总有功功率

无功功率

三相无功功率、三相总无功功率

视在功率

三相视在功率、三相总视在功率

功率因数

三相功率因素、系统功率因素

频率

系统频率

角度

三相电压与三相电流对应之间夹角、三相电压夹角、三相电流夹角

负载 te性

分相负载 te性,合相负载 te性(阻性、感性、容性)

电能计量

电能

正向有功、反向有功、组合有功电能计量

四象限无功、组合无功1、组合无功2电能计量

正向视在、反向视在电能计量

电能质量

谐波

各相电压2~31次谐波(分次谐波含量、总畸变率)

各相电流2~31次谐波(分次谐波含量、总畸变率)

不平衡率

电压不平衡率、电流不平衡率

统计

zui大值

三相电流、三相电压

实时告警Real-time alarm

失压告警

某相电流大于设定的失压事件电流触发下限(默认0A),同时该相电压低于设定的失压事件电压触发上限(0V不开启,默认0V),且持续时间大于设定的失压事件判定延时时间(5~60可设,默认60s)。(三相三线情况下不判断B相失压)

过压告警

某相电压大于设定的设定的过压事件电压触发下限(0V不开启,默认0V),且持续时间大于设定的过压事件判定延时时间(5~60可设,默认60s),(三相三线情况下不判断B相过压)

欠压告警

某相电压小于设定的欠压事件电压触发上限(0V不开启,默认0V),且持续时间大于设定的欠压事件判定延时时间(5~60可设,默认60s),(三相三线情况下不判断B相欠压)

断相告警

当某相电压低于设定的断相事件电压触发上限(0V不开启,默认0V),同时该相电流小于设定的断相事件电流触发上限(默认0V),且持续时间大于设定的断相事件判定延时时间(5~60可设,默认60s)。(三相三线情况下不判断B相断相)

失流告警

三相中至少有一相负荷电流电流大于失流事件电流触发下限(默认0A),某相电压大于设定失流事件电压触发下限(默认0V),同时该相电流小于设定的失流事件电流触发上限值(0A不开启,默认0A),且持续时间大于设定的失流事件判定延时时间(5~60可设,默认60s),(三相三线情况下不判断B相失流)

过流告警

某相负荷电流大于设定的过流事件电流触发下限(0A不开启,默认0A),且持续时间大于设定的过流事件判定延时时间(5~60可设,默认60s),(三相三线情况下不判断B相过流)

断流告警

某相电压大于断流事件电压触发下限(默认0V),同时该相电流小于设定的断流时间电流触发上限(0A不开启,默认0A),且持续时间大于设定的断流事件判定延时时间(5~60可设,默认60s),(三相三线情况下不判断B相断流)

过载告警

在某相功率大于设定的过载事件有功功率触发下限(0kW不开启,默认0kW),且持续时间大于设定的过载事件判定延时时间(5~60可设,默认60s),(不判断功率正负号,三相三线情况不判断B相功率过载)

总功率因素超下限

总功率因数小于设定的功率因素超下限阀值(0为不启用,默认0),且持续时间大于设定的功率因素超下限判定延时时间(5~60可设,默认60s),(不判断功率因素正负号)

系统频率超下限告警

系统频率小于设定的系统频率超下限阀值(0Hz为不启用,默认0),且持续时间大于设定的系统频率超下限判定延时时间(5~60可设,默认60s

系统频率超上限告警

系统频率大于设定的系统频率超上限阀值(0Hz为不启用,默认0),且持续时间大于设定的系统频率超下限判定延时时间(5~60可设,默认60s

DI告警

DI状态和DI告警ji性一致,且持续时间大于DI告警判定延时时间(1~60可设,默认1s),默认不关联告警

显示

实时数据

三相电压、电流、功率、频率等电参量显示

有功、无功电能显示

实时告警

告警信息提示

设备参数

相关设定的参数(通信参数如地址、波 te率、校验方式和产品信息)

显示设置

液晶显示应能在正常操作完成后60S内自动关闭背光显示

输入

开关量输入

2DI4DI选配(无源接点)

输出Output

继电器输出

2DO选配(可设置遥控或自控)

通讯

RS485

1RS485接口选配(MODBUS协议)

● 测量参数:

参数

精度

测量范围

电流

0.5ji

AC0.05A~6A

电压

0.5ji

AC20V~400V

频率

±0.02Hz

45Hz~65Hz

功率

0.5ji

功率因数

±0.02(视在功率大于6W)

0~±1.0

电能

0.5Sji、1ji

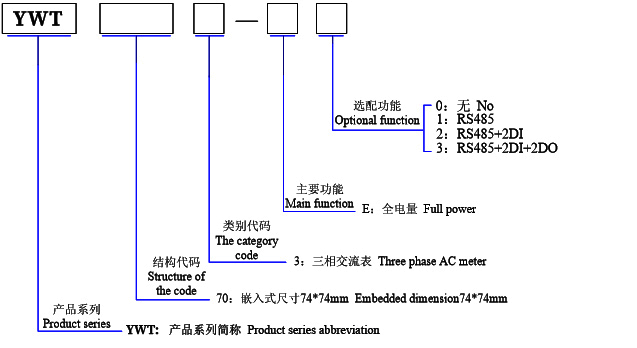

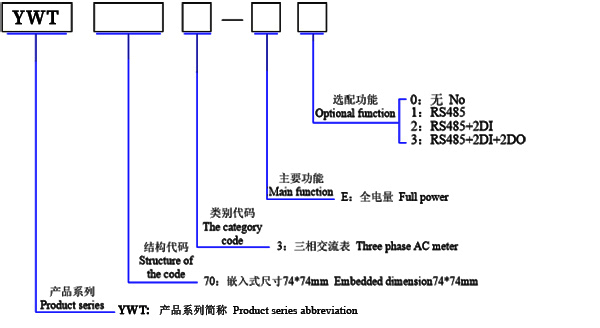

三、型号说明

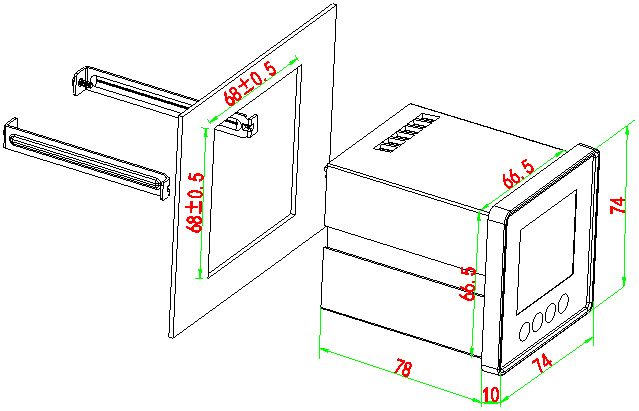

四、安装尺寸

单位:mm 公差:±0.5

外形尺寸**L*W*H (74±0.5)mm*(74±0.5)mm*(88±0.5)mm 不包含接线端子

底壳尺寸: (66.5±0.5)mm*(66.5±0.5)mm 重量:约 0.42kg

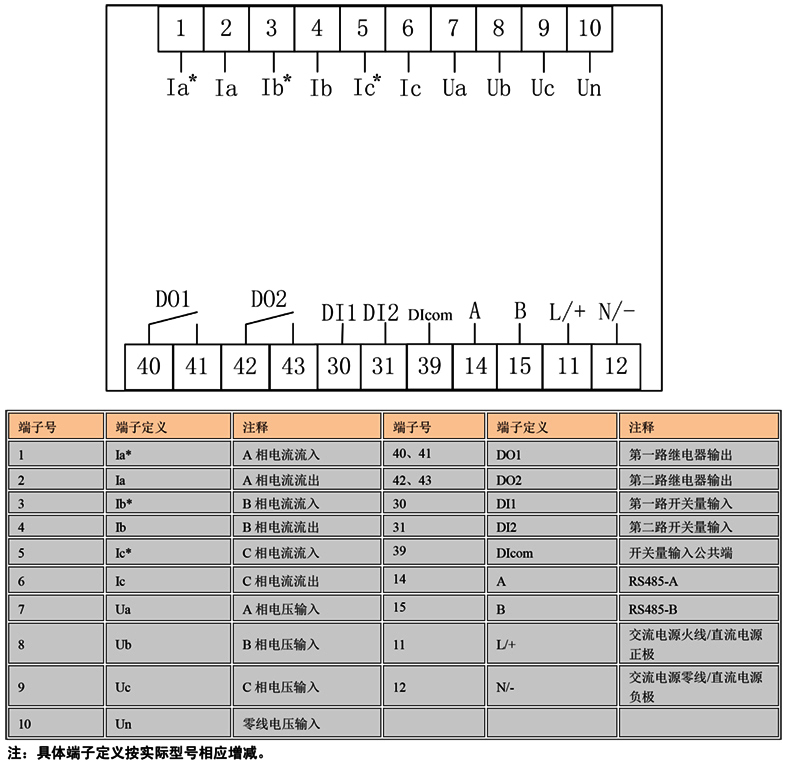

五、端子定义
