YE-B系列不锈钢膜盒压力表

1、用途说明:

    不锈钢膜盒压力表根据普通膜盒压力表的结构原理而研制的具有nai腐蚀的微压测量仪表。导致系统及外壳采用不锈钢材料制成。应用于nai腐蚀要求较高的工艺流程中对气体介质的微压和负压的测量;也可用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。

2、结构原理:

     仪表由测量系统(包括接头、膜盒等)、传动机构、指示装置和外壳组成。导致系统及外壳采用不锈钢材料制成,采用密封型结构,防护污秽物侵入。
     当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形一位移,经拨杆带动传动机构放大,由指示装置将被测压力在仪表度盘上指示出来。

3、主要指标:

    ○标度范围、精度等级

型号 标度范围(KPa) 精度等级
正压 负压 正负压
YE-100B
YE-150B
0~4
0~6
0~10
0~16
0~25
0~40
0~60

-4~0
-6~0
-10~0
-16~0
-25~0
-40~0

-2~2
-3~3
-5~5
-8~8
-12~12
-20~20

2.5


     ○使用环境条件:工作环境温度-25~55℃;相对湿度不大于80%。
     抗工作环境振动:V.H.3

零件名称 材质牌号
接头 1Cr18Ni9
膜盒 1Cr18Ni9
表壳、罩壳、表环 1Cr18Ni9

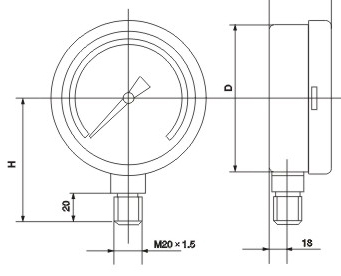

4、外形尺寸:

型号 D H h
YE-100B Φ100 90 50
YE-150B Φ150 120 44
