SWP-LCD-ASR-M化64路巡检仪

SWP-LCD-SSR-M化64路巡检仪

  SWP-LCD-ASR-M化64路巡检仪是一种化多功能二次仪表,适合于对多输入回路进行巡回检测,报警控制及数据远传。

一、仪表 te点
1、设计上吸纳了当今电脑的结构思路,硬件上采用内带快闪存储器的新型微处理器,软件上引入中文WINDOWS的框架思路。
2、在人机操作与观察界面上都对传统的仪表做了挑战性的改革,以中文菜单引导组态操作,以集中或分页画面显示各通道的测量及报警结果,简洁直观地给人以""的感受。
3、可接受多达64路同类型或不同类型被测输入信号,根据用户设定要求完成从信号采集,数据显示,报警状态及数据传送的全过程。

二、仪表主要参数

输入信号
模 拟 量 热 电 偶:标准热电偶--K、E、B、S、J、T、We等
  热 电 阻:标准热电阻--Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等
  电 流:0~10mA、4~20mA
  电 压:0~5V、 1~5V
输出信号
开关量输出 继电器输出--带回差,触点:AC 220V/3A DC 24V/6A(阻性负载)
  可控硅控制输出--SCR(可控硅过零触发脉冲)输出,400V/0.5A
  固态继电器输出--SSR(固态继电器控制信号)输出,6~9V/0.05A(电压不可调)
通讯输出 接口方式 --标准串行双向通讯接口 RS-485 RS-232 RS-422等
  波 te率 --300 pbs~28.8 kbps 仪表内部自由设定
te性
测量精度 测量显示精度:±0.2%FS±1字 或 0.5%FS±1字
频率转换精度 ±1脉冲(LMS) 一般优于0.2%
测量范围 -1999 ------ 99999字
分 辨 率 ±1字
显示方式 背光式大屏幕液晶(LCD)图形显示板
  显示内容可由汉字,西文,数字等组成。
  通过面板按键可完成画面翻页,LCD画面对比度/亮度调整等
控制/报警 报警画面指示,蜂鸣器提示,可选择继电器带回差ON/OFF输出
参数设定 中文菜单提示,面板按键设定或上位机通过通讯口设定,设定参数密码锁定
保护方式 设定参数 yong 久保存,数据断电保存,内置 WATCHING DOG 电路
打印控制 直接配接各型串行打印机(如LQ-300K,TPuP系列微打等),打印接口为RS-232
打印精度 同仪表精度
使用环境
环境温度 0~45℃
相对湿度 ≤85RH      避免强腐蚀气体
供电电压 AC90~260V--开关电源
功 耗 ≤15W

三、仪表外形及接线图

型号 SWP-LCD-ASR-M 64路系列
仪表外形

仪表尺寸:144×144×220mm 开孔尺寸:137×137mm 重 量:1000g

线

四、仪表输入箱接线图

★ 第1组中①②③④对应的输入回路号为第1路;⑤⑥⑦⑧对应的输入回路号为第2路;
  第2组中①②③④对应的输入回路号为第3路;以此类推,zui后为第16路。
★ 输入信号接线图

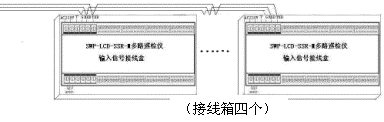

★ 仪表与输入盒的连接

★ 每一接线盒zui多可接32路输出信号,每台仪表主机zui多可接4个接线盒--128路输出。

五、SWP-LCD-ASR-M 64路巡检仪型谱表

型 号 代 码 说 明
SWP-LCD-ASR □ □ □□- □ □ - □□ - □ □ 大屏幕带背光液晶显示仪表
仪表功能
M
              多通道巡回检测仪表
外形尺寸
8
            144×144×220mm
输入通道数
□□
          参见"输入通道数"
通讯方式
        0:无通讯;2:RS-232;8:RS-485
输出方式
      参见"输出方式"
输入类型
□□
    参见"输入类型"
报警点数
  0-128
供电方式
T
220V供电

★ 输入类型

代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围
01 B 400~1800 ℃ 09 Pt100.1 -99.9~199.9℃ 17 30~350Ω -1999~99999 d
02 S 0 ~1600 ℃ 10 Cu50 -50.0~150.0 ℃ 18 te 殊 规 格 用 户 te 定
03 K 0 ~1300 ℃ 11 Cu100 -50.0~150.0 ℃ 19 4~20 mA开方 -1999~99999 d
04 E 0 ~1000 ℃ 12 4~20 mA -1999~99999 d 20 0~10mA开方 -1999~99999 d
05 T -200~400 ℃ 13 0~10 mA -1999~99999 d 21 1~ 5 V开方 -1999~99999 d
06 J 0 ~1200 ℃ 14 1~5 V -1999~99999 d 22 0~5 V开方 -1999~99999 d
07 Wre 0 ~2300 ℃ 15 0~5 V -1999~99999 d 23 可切换输入 详见下表
08 Pt100 -200~650 ℃ 16 0~20 mA -1999~99999 d
★ 全切换输入分度号表
仪表编程代码 输入类型 仪表编程代码 输入类型 仪表编程代码 输入类型 仪表编程代码 输入类型 仪表编程代码 输入类型
01 B 05 T 09 Pt100.1 14 1~5 V 18 1~ 5 V开方
02 S 06 J 10 Cu50 15 0~5 V 19 0~5 V开方
03 K 07 WRe 12 4~20 mA 16 4~20mA开方
04 E 08 Pt100 13 0~10 mA 17 0~10mA开方
★ 输入通道数
选型代码 16 32 48 64
控制作用 16路输入 32路输入 48路输入 64路输入
★ 输出方式
选型代码 0 1 2 3 4
报警方式 无继电器输出 统一报警输出 分别上、下限报警输出 上限或下限报警输出 tesu规格(请注明)
  注: tesu规格: SSR――固态继电器输出    SCR――可控硅过零触发脉冲输出
★ 型号举例:
SWP-LCD-ASR-M816-22-09-16-T
16路输入通道,通讯方式为RS-232,输出方式为分别上、下限报警输出,输入类型为PT100.1,报警输出点数为16,供电方式为开关电源。
